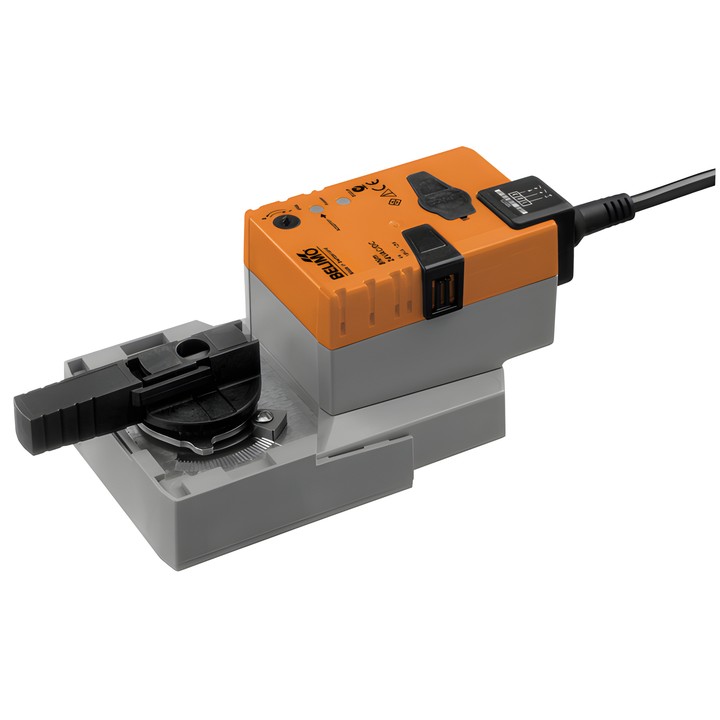

Belimo NRQ24A-SZ - atuador rotativo para válvulas de esfera

Belimo NRQ24A-SZ – atuador para válvulas de esfera

Atuador rotativo com controlo modulante. O sinal Y determina a posição do atuador e a tensão U é utilizada para a indicação elétrica da posição da válvula.

Principais características e parâmetros

• Binário do motor: 8 Nm.
• Tensão nominal: AC/DC 24 V; frequência da tensão nominal: 50/60 Hz.
• Gama de funcionamento do sinal Y: 0.5...10 V; retorno da posição U: 0.5...10 V.
• Tempo de funcionamento do motor: 9 s / 90°.
• Consumo de potência durante o funcionamento: 13 W; em repouso: 2 W; potência para dimensionamento dos cabos: 23 VA.
• Ligação da alimentação e do controlo: cabo de 1 m, 4x 0.75 mm².
• Acionamento manual por botão com possibilidade de bloqueio; ângulo de rotação ajustável com batentes mecânicos.
• Adaptação manual, automática na primeira ligação da alimentação.
• Grau de proteção IEC/EN: IP54; temperatura ambiente: -30...40°C.

A montagem direta na válvula de esfera é realizada através de um único parafuso central. É permitida a operação em paralelo dos atuadores, tendo em conta os dados relativos aos seus parâmetros.
