Belimo NVC24A-SZ-TPC - atuador linear para válvulas de sede

Belimo NVC24A-SZ-TPC

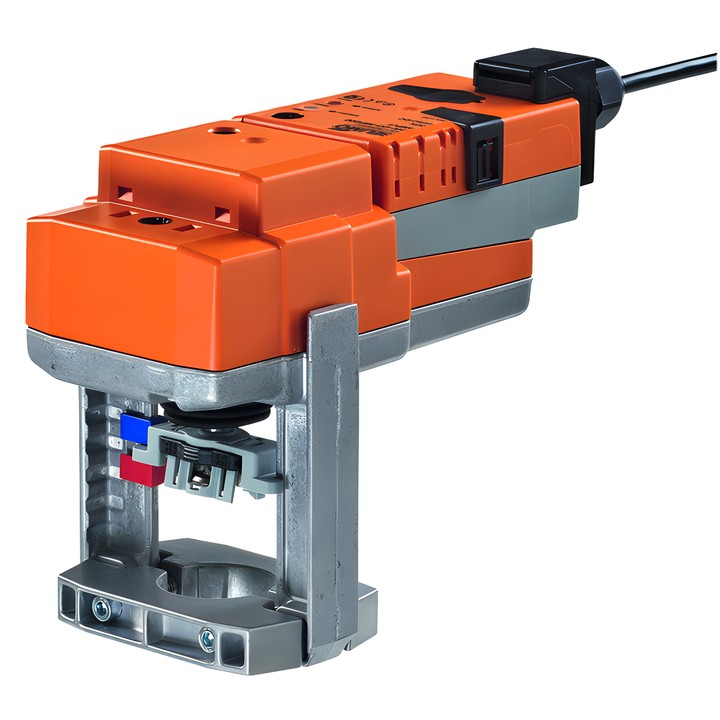

Atuador linear com controlo modulante, concebido para válvulas de sede de 2 e 3 vias. O sinal de controlo Y determina a posição do atuador e o sinal de retorno U permite a indicação elétrica da respetiva posição.

Principais características e parâmetros

• Força do atuador: 1000 N; curso: 20 mm.
• Tensão nominal: AC/DC 24 V; frequência da tensão nominal: 50/60 Hz.
• Intervalo de funcionamento Y: 0.5...10 V; sinal de retorno de posição U: 0.5...10 V, máx. 0.5 mA.
• Tempo de funcionamento do motor: 35 s / 20 mm; precisão de posicionamento: ±5%.
• Consumo de potência durante o funcionamento: 3.5 W; em posição de repouso: 1.5 W; potência para dimensionamento dos cabos: 5.5 VA.
• Ligação de alimentação e controlo: terminais com cabo de 1 m, 4x 0.75 mm² (terminal 4 mm²).
• Grau de proteção: IP54; NEMA 2; invólucro: UL Enclosure Type 2.
• Temperatura ambiente: 0...50°C.

Funcionamento e montagem

O atuador é montado diretamente na válvula através de maxilas de aperto. Pode rodar 360° no colo da válvula. É possível o ajuste manual através de um botão bloqueável. O curso é indicado mecanicamente no intervalo 5...20 mm.

A adaptação ocorre automaticamente quando a alimentação é ligada pela primeira vez; também pode ser iniciada através do botão. Um interruptor permite alterar o sentido do movimento. O atuador dispõe de proteção contra sobrecarga e para automaticamente ao atingir o batente final.
