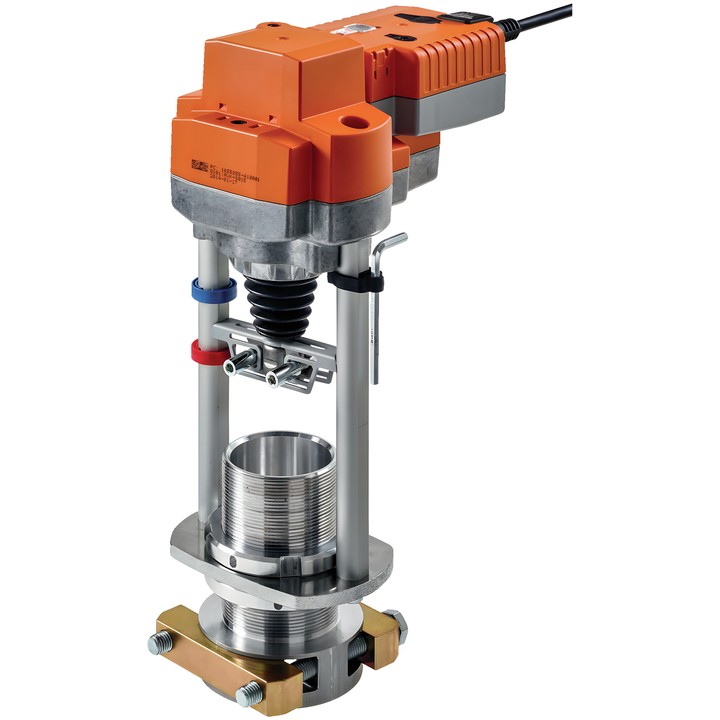

Belimo AVK230A-3-RE - atuador para válvulas de sede

Belimo AVK230A-3-RE

Atuador linear RetroFIT+ com função de segurança para válvulas de sede de 2 e 3 vias. Durante o funcionamento normal, os condensadores integrados são carregados; em caso de falha de tensão, a energia armazenada desloca a válvula para a posição de segurança selecionada.

Principais características e parâmetros

• Força do atuador: 2000 N; curso: 32 mm.
• Tensão nominal: AC 100...240 V; frequência: 50/60 Hz.
• Controlo: de 3 pontos.
• Tempo de funcionamento do motor: 150 s / 32 mm; tempo de funcionamento da função de segurança: 35 s / 32 mm.
• Posição de segurança ajustável: haste recolhida ou estendida; tempo de sustentação (PF): 2 s.
• Consumo durante o funcionamento: 3.5 W; em repouso: 1.5 W; para dimensionamento dos cabos: 6.5 VA.
• Ligação da alimentação e do controlo: cabo 1 m, 4x 0.75 mm².
• Acionamento manual por botão; indicador mecânico de posição para curso de 5...32 mm.
• Grau de proteção IEC/EN: IP54; classe de proteção IEC/EN: II, isolamento reforçado.

Os atuadores RetroFIT+ para montagem em válvulas de diferentes fabricantes incluem um adaptador universal para o pescoço da válvula e um adaptador universal para a haste. Para montagem em válvulas de sede Belimo, o fabricante recomenda os atuadores standard Belimo.
