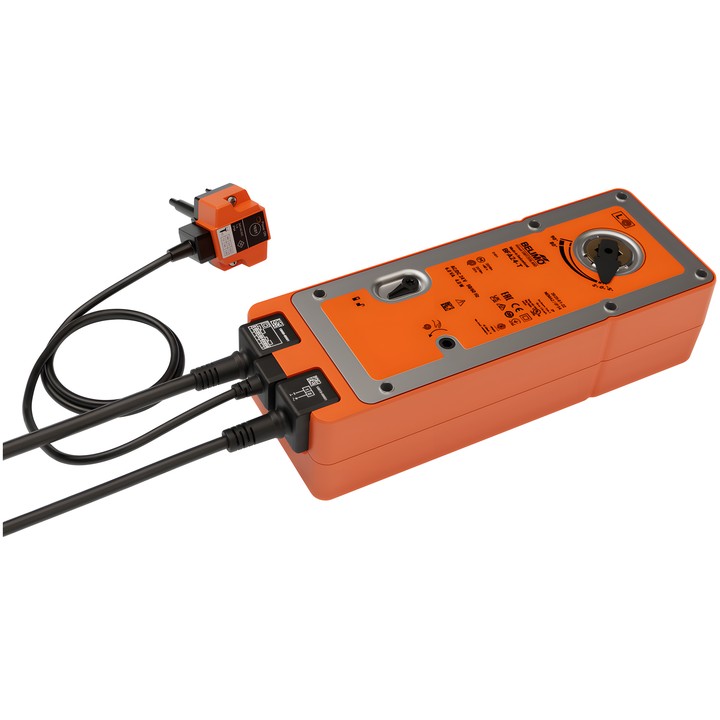

Belimo BFA24-SR-T - atuador com retorno por mola para registos corta-fogo

Belimo BFA24-SR-T

Atuador com retorno por mola e dispositivo de disparo termoelétrico BAT (72°C), destinado a registos corta-fogo e de controlo de fumos de 90° em sistemas de ventilação e climatização. Em caso de interrupção da alimentação, a mola desloca o registo para a posição de segurança.

Principais dados técnicos

• Binário do motor: 20 Nm; binário da função de segurança: 20 Nm.
• Tensão nominal: AC/DC 24 V (SELV), 50/60 Hz.
• Controlo modulante: gama do sinal Y 2...10 V; sinal de retorno da posição U 2...10 V.
• Tempo de funcionamento do motor: <60 s / 90°; tempo de funcionamento da função de segurança: 20 s @ -10...55°C, <60 s @ -30...-10°C.
• Consumo de energia durante o funcionamento: 7 W; em posição de repouso: 1.5 W; potência para dimensionamento dos cabos: 9.5 VA.
• Dispositivo BAT: fusíveis térmicos que atuam a 72°C no exterior e no interior da conduta.
• Contactos auxiliares: 2x SPDT, pontos de comutação 5° / 80°.
• Ligação mecânica: ligação de forma 12x12 mm, eixo oco passante; ângulo máximo de rotação: 95°.
• Ligação de alimentação e controlo: cabo 1 m, 4x 0.75 mm², FRNC (sem halogéneos); ligação dos contactos auxiliares: cabo 1 m, 6x 0.75 mm², FRNC (sem halogéneos).
• Sentido de movimento do motor selecionável através da montagem E/D; ajuste manual com batente quando a alimentação está desligada.
• Grau de proteção: IP54; classe de proteção IEC/EN: II, isolamento reforçado.

Inclui: manivela, indicador de posição e saco de proteção. De acordo com a documentação, o atuador é montado no registo pelo fabricante do registo e fornecido diretamente aos fabricantes de registos de segurança.
