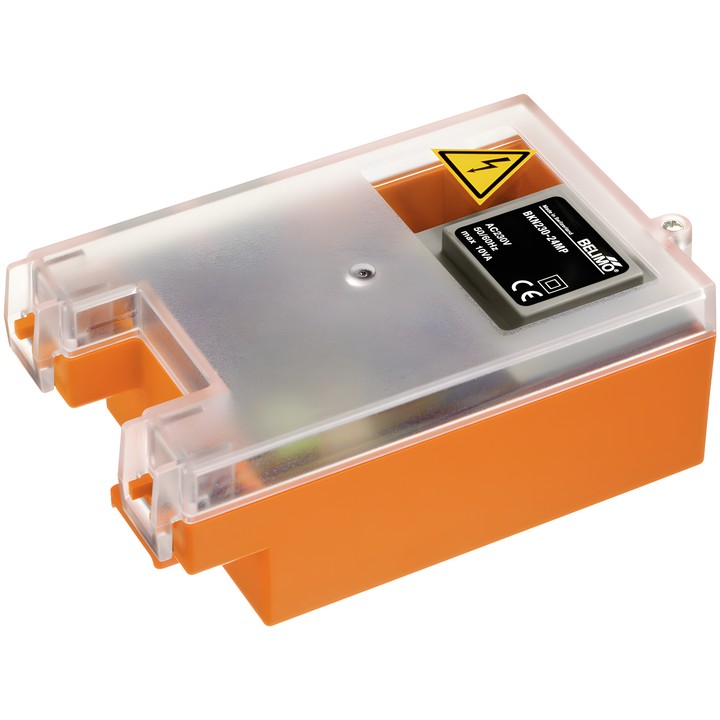

Belimo BKN230-24MP - módulo de comunicação e alimentação

Belimo BKN230-24MP

Módulo de comunicação e alimentação para atuadores digitais de registos corta-fogo da série Top-Line, por exemplo, BF24TL-T-ST. Funciona como fonte de alimentação, tomada de ligação e interface MP-Bus.

Principais características e especificações

• Alimentação: AC 230 V, 50/60 Hz; intervalo da tensão nominal: AC 198 ... 264 V.
• Consumo de potência em funcionamento: 8 W (incluindo o atuador); potência a considerar para o dimensionamento dos cabos: 10 VA (incluindo o atuador).
• Comunicação MP-Bus; até 8 nós podem funcionar em paralelo sob o controlo e a supervisão de um dispositivo DDC principal com interface MP.
• A alimentação e o controlo estão eletricamente isolados entre si.
• Um LED verde indica a presença da tensão de alimentação.
• Terminais para ligar o contacto livre de potencial de um detetor de fumo local; pode ser ligado um contacto normalmente fechado (nc).
• Ligações para o atuador Top-Line, a rede MP-Bus e a ferramenta BELIMO PC-Tool.
• Grau de proteção: IP40; classe de proteção: II.
• Temperatura ambiente: –30° ... +50°C.

A documentação indica um comprimento máximo do cabo MP-Bus de 800 m. Desligue a ficha de rede AC 230 V antes de abrir a tampa da caixa.
