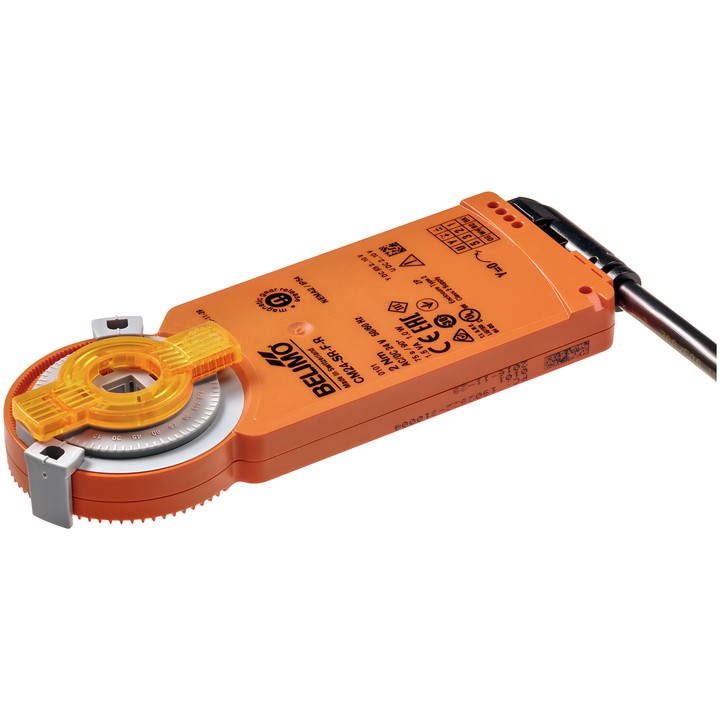

Belimo CM24-SR-F-R - atuador modulante para registos

Belimo CM24-SR-F-R - atuador modulante para registos

Belimo
541,97 zł
Com IVA
440,63 zł tax excluded

Atuador para registos Belimo CM24-SR-F-R com binário de 2 Nm, alimentação AC/DC 24 V e comando 2...10 V. O tempo de funcionamento é 75 s / 90° e a ligação mecânica é uma união de forma 8x8 mm.

Entrega em aproximadamente 14 dias
Partilhar

Belimo CM24-SR-F-R

Atuador modulante para posicionar registos em instalações técnicas de edifícios. De acordo com a ficha técnica, destina-se a registos de ar com uma área até aprox. 0.4 m².

Características principais

  • Binário: 2 Nm; alimentação: AC/DC 24 V, 50/60 Hz.
  • Comando: 2...10 V; sinal de retorno da posição: 2...10 V.
  • Tempo de funcionamento do motor: 75 s / 90°; ângulo de rotação: 95°, regulação fixa, com limitadores mecânicos do ângulo de rotação.
  • Sentido de rotação do motor: para a direita (cw); ajuste manual com um íman.
  • Ligação mecânica: união de forma 8x8 mm; ligação da alimentação e do comando: cabo 1 m, 4x 0.75 mm².
  • Consumo de potência em funcionamento: 1 W; em repouso: 0.5 W; potência de dimensionamento para seleção dos cabos: 1.5 VA.
  • Grau de proteção IEC/EN: IP54; classe de proteção IEC/EN: III, Safety Extra-Low Voltage (SELV).
  • Temperatura ambiente: -30...50°C [-22...122°F].

  • Marca
    Belimo
  • Referência
    CM24-SR-F-R
  • ean13
    7630498110221

  • Tensão AC/DC
    AC/DC 24 V
  • Consumo de energia (em funcionamento)
    1 W
  • Consumo de energia (manutenção)
    0.5 W
  • Potência nominal
    1.5 VA
  • Ligação de controlo da alimentação
    Cabo 1 m, 4x 0.75 mm²
  • Tipo de controlo
    DC 2...10 V
  • Grau de proteção
    IP54
  • Grau de proteção NEMA
    NEMA 2
  • Tipo de invólucro
    UL Enclosure Type 2
  • Comando manual
    Com um íman
  • Tempo de funcionamento (motor)
    75 s / 90°
  • Temperatura ambiente
    -30...50°C [-22...122°F]
  • Binário
    2 Nm
  • Direção do movimento - motor
    rotação no sentido horário (cw)
  • Ângulo de rotação
    95°
  • Ligação mecânica
    Ligação de forma 8x8 mm

Techniczna karta katalogowa

Transferir (1.04MB)

Instrukcja montażu

Transferir (553.37KB)

EU Declaration of Conformity – CM24-SR-F-R

Transferir (32.76KB)

Environmental Declaration – CM..

Transferir (72.47KB)
