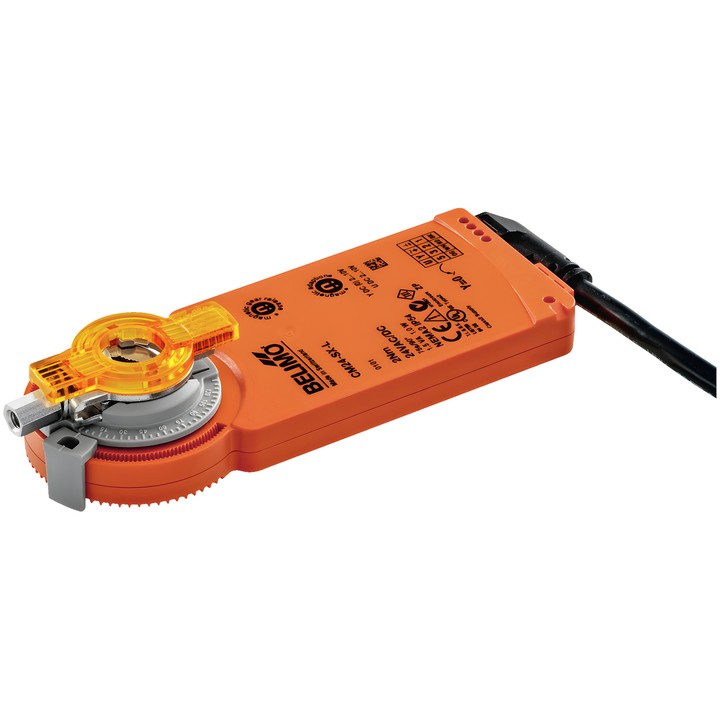

Belimo CM24-SX-L - atuador modulante para registos

Belimo CM24-SX-L - atuador modulante para registos

Belimo
1 130,37 zł
Com IVA
919,00 zł tax excluded

Atuador para registos Belimo CM24-SX-L com binário de 2 Nm, alimentação AC/DC 24 V e controlo modulante 2...10 V. O tempo de funcionamento é de 75 s / 90° e o sinal de retorno da posição é 2...10 V.

Equipado com uma braçadeira universal para eixos de 6...12.7 mm, limitadores mecânicos do ângulo de rotação e função de ajuste manual com um íman.

Produto indisponível
Partilhar

Notificar-me quando estiver disponível

Interested in this product? Drop us an email and we will let you know when it's available for order.

Atuador para registos Belimo CM24-SX-L

Atuador modulante para posicionar registos em instalações técnicas de edifícios. De acordo com a ficha técnica, foi concebido para registos de ar com uma área até aproximadamente 0.4 m².

Principais características e parâmetros

  • Binário: 2 Nm; alimentação: AC/DC 24 V, 50/60 Hz.
  • Controlo modulante: 2...10 V; retorno da posição: 2...10 V.
  • Tempo de funcionamento do motor: 75 s / 90°; sentido do movimento: rotação para a esquerda (ccw).
  • Ângulo de rotação: 0...287.5°; ajustável através de limitadores mecânicos.
  • Ajuste manual e início manual da adaptação com um íman; adaptação automática na primeira ligação da alimentação.
  • Braçadeira universal para eixos de 6...12.7 mm e indicador mecânico de posição.
  • Ligação da alimentação e do controlo: cabo de 1 m, 4x 0.75 mm².
  • Consumo durante o funcionamento: 1 W; em posição de repouso: 0.5 W; potência de dimensionamento: 1.5 VA.
  • Índice de proteção IEC/EN: IP54; classe de proteção IEC/EN: III, Safety Extra-Low Voltage (SELV).
  • Temperatura ambiente: -30...50°C [-22...122°F].

  • Marca
    Belimo
  • Referência
    CM24-SX-L

  • Tensão AC/DC
    AC/DC 24 V
  • Consumo de energia (em funcionamento)
    1 W
  • Consumo de energia (manutenção)
    0.5 W
  • Potência nominal
    1.5 VA
  • Ligação de controlo da alimentação
    Cabo 1 m, 4x 0.75 mm²
  • Tipo de controlo
    DC 2...10 V
  • Grau de proteção
    IP54
  • Grau de proteção NEMA
    NEMA 2
  • Tipo de invólucro
    UL Enclosure Type 2
  • Comando manual
    Com um íman
  • Tempo de funcionamento (motor)
    75 s / 90°
  • Temperatura ambiente
    -30...50°C [-22...122°F]
  • Binário
    2 Nm
  • Direção do movimento - motor
    rotação no sentido contrário ao dos ponteiros do relógio (ccw)
  • Ângulo de rotação
    0...287.5°
  • Ligação mecânica
    Braçadeira universal 6...12.7 mm
