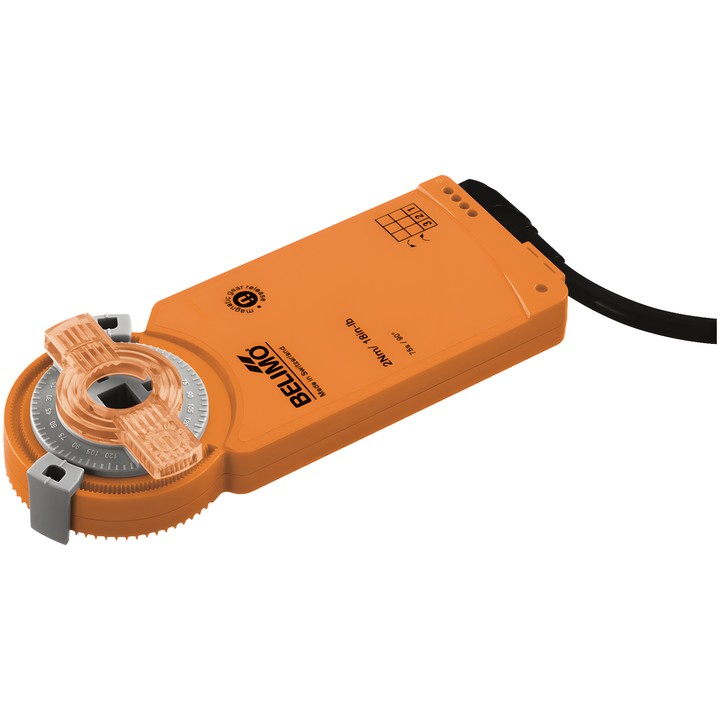

Belimo CM24G-SR-F-R - atuador de registo

Belimo CM24G-SR-F-R – atuador de registo

Atuador modulante concebido para posicionar registos em instalações técnicas de edifícios. De acordo com a documentação, é adequado para registos de ar com uma área até aprox. 0.4 m².

Características principais

• Binário do motor: 2 Nm; tensão nominal: AC/DC 24 V, 50/60 Hz.
• Intervalo de controlo Y: 2...10 V; sinal de retorno U: 2...10 V.
• Tempo de curso do motor: 75 s / 90°; ângulo de rotação: máx. 95°, ajustável com batentes mecânicos.
• Sentido do movimento do motor: rotação para a direita (cw); ajuste manual com um íman.
• Ligação mecânica: ligação de forma de 8x8 mm; indicador mecânico de posição.
• Ligação de alimentação e controlo: cabo de 1 m, 4x 0.75 mm².
• Consumo durante o funcionamento: 1 W; em repouso: 0.5 W; potência para dimensionamento dos cabos: 1.5 VA.
• Grau de proteção IEC/EN: IP66; classe de proteção IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].

Requisito de montagem: para garantir IP66, a parte traseira do atuador deve ficar bem encostada à caixa do registo. Se for montado rodado 180°, a documentação garante apenas IP54.
