Belimo CM24K-F-T-R.2 - atuador de registo com função de segurança

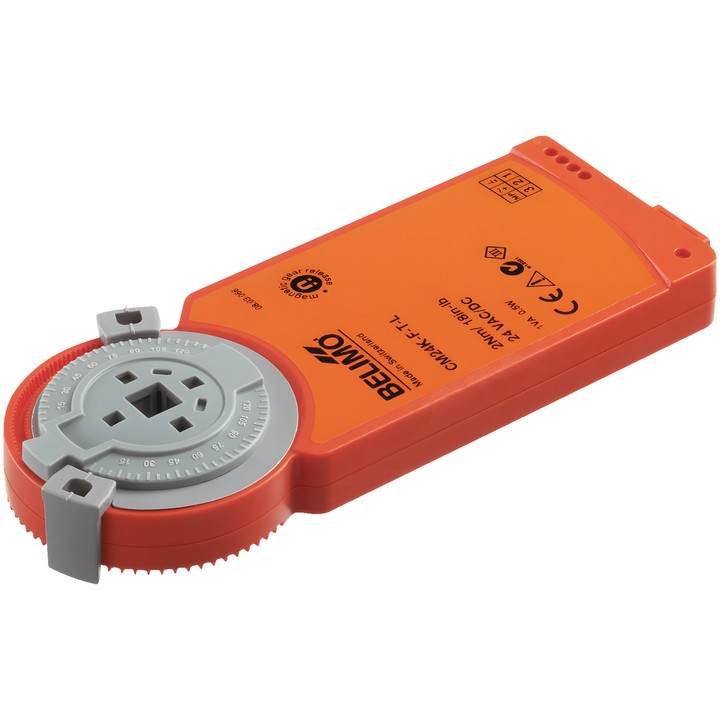

Atuador Belimo CM24K-F-T-R.2

Atuador de registo concebido para funcionar com o módulo SKM230-T-B12. O controlo Fechar/Abrir é efetuado através do módulo; o dispositivo tem uma função de segurança. Destina-se à regulação de registos em instalações técnicas de edifícios.

Principais características e especificações

• Binário: 2 Nm; tensão nominal: DC 24 V.
• Tempo de funcionamento do motor: 75 s / 90°; sentido de movimento: rotação para a direita (cw).
• Ângulo de rotação: 95°, com possibilidade de limitação em ambos os lados por batentes mecânicos.
• Ligação mecânica: ligação de forma 8x8 mm.
• Ajuste manual com um íman.
• Consumo durante o movimento: 0.5 W; na posição de repouso: 0.2 W; potência para dimensionamento dos cabos: 1 VA.
• Ligação elétrica: terminais; grau de proteção IEC/EN IP20; classe de proteção IEC/EN III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].

O atuador é montado diretamente no veio do registo e protegido contra a rotação por um clipe Z-ARCM. Também está incluído um íman Z-MA para o ajuste manual.
