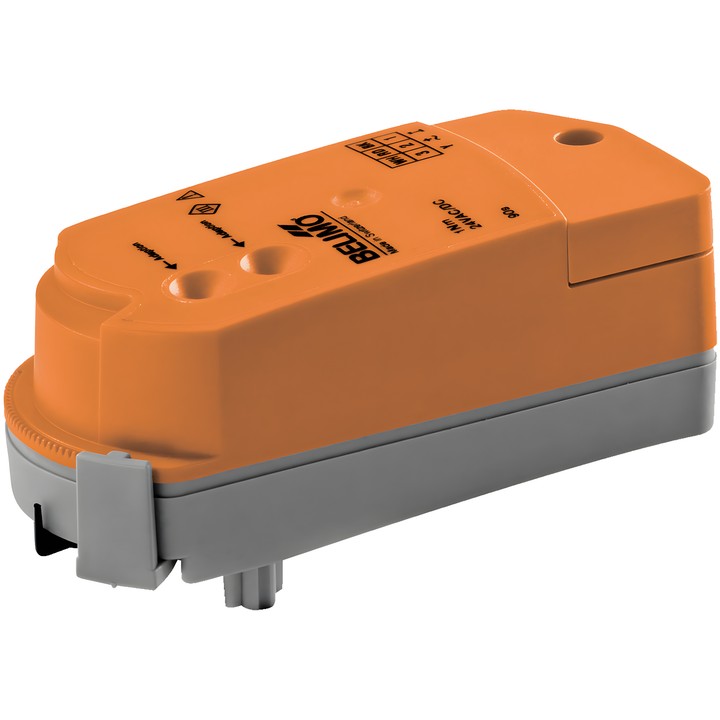

Belimo CQ24A-MPL-T - atuador rotativo para válvulas de zona

Belimo CQ24A-MPL-T – atuador para válvulas de zona

O atuador rotativo comunicante recebe um sinal de controlo digital através de MP-Bus e coloca a válvula na posição definida. Destina-se a válvulas de zona e é montado na válvula por encaixe, sem necessidade de ferramentas.

Principais características e parâmetros

• Binário do motor: 1 Nm; tempo de curso: 75 s / 90°.
• Tensão nominal: AC/DC 24 V; frequência da tensão nominal: 50/60 Hz.
• Controlo comunicante: MP-Bus.
• Consumo de potência durante o funcionamento: 0.6 W; na posição de repouso: 0.4 W; potência para dimensionamento dos cabos: 1.1 VA.
• Ligação da alimentação e do controlo: terminais 2.5 mm² (cabo ø6.3...6.8 mm, 3 condutores).
• Indicador mecânico de posição e limitador do ângulo de rotação; o ângulo pode ser alterado com um clipe em incrementos de 2.5° para definir o caudal máximo da válvula.
• Regulação manual após desencaixar o atuador da válvula.
• Grau de proteção IEC/EN IP40; classe de proteção IEC/EN III, Safety Extra-Low Voltage (SELV).

O dispositivo não suporta o controlo convencional através de um sinal padrão nem a configuração de sinais, por exemplo, do tempo de curso.
