Belimo EV230A-RE - atuador linear para válvulas de sede

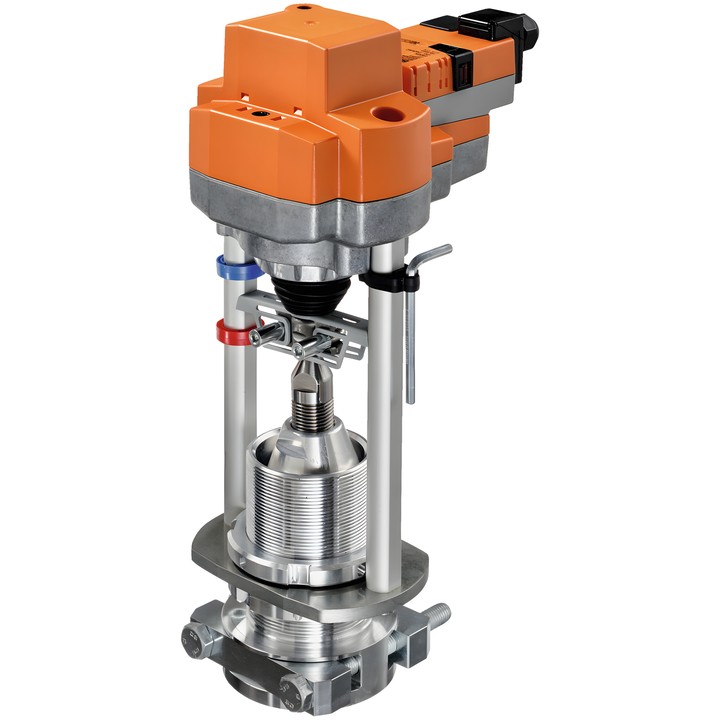

Atuador Belimo EV230A-RE

O EV230A-RE é um atuador linear RetroFIT+ concebido para válvulas de sede de 2 e 3 vias. A documentação descreve a montagem de atuadores RetroFIT+ em válvulas de diferentes fabricantes através de um adaptador universal para o pescoço e a haste da válvula.

Principais dados técnicos

• Força de atuação: 2500 N; curso: 50 mm.
• Tensão nominal: AC 100...240 V; frequência: 50/60 Hz.
• Controlo: Fechar/Abrir, de 3 pontos.
• Tempo de funcionamento do motor: 150 s / 40 mm (188 s / 50 mm).
• Consumo durante o funcionamento: 5.5 W; na posição de repouso: 1 W; para dimensionamento dos cabos: 9.5 VA.
• Ligação da alimentação e do controlo: terminais 4 mm² (cabo ø4...10 mm).
• Comando manual por botão de pressão com possibilidade de bloqueio; indicador mecânico de posição para um curso de 5...50 mm.
• Grau de proteção IEC/EN: IP54; classe de proteção IEC/EN: II, isolamento reforçado.

O atuador está protegido contra sobrecargas e para automaticamente ao atingir a posição final. Com controlo por impulsos de 3 pontos, é necessário garantir que o controlador pare quando a posição final for atingida.
