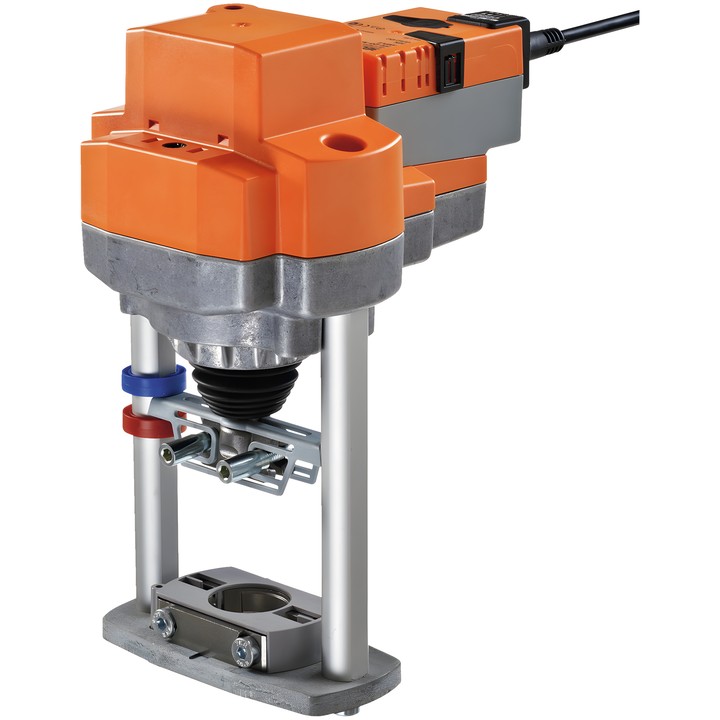

Belimo EVC24A-MF - atuador linear para válvulas de globo

Belimo EVC24A-MF

Atuador linear configurável para válvulas de globo de 2 e 3 vias. O sinal de controlo analógico Y determina a posição do atuador, enquanto a tensão de medição U sinaliza a posição de 0...100%.

Principais características e parâmetros

• Força de pressão do motor: 2500 N; curso: 40 mm.
• Tensão nominal: AC/DC 24 V; frequência: 50/60 Hz.
• Intervalo de funcionamento Y: 2...10 V; sinal de retorno de posição U: 2...10 V.
• Tempo de curso do motor: 35 s / 40 mm; tempo de curso ajustável: 35...90 s.
• Consumo de energia durante o funcionamento: 11 W; na posição de repouso: 1.5 W; potência para dimensionamento dos cabos: 18 VA.
• Ligação da alimentação e do controlo: cabo de 1 m, 4x 0.75 mm².
• Grau de proteção IEC/EN: IP54; classe de proteção IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Ajuste manual por botão de pressão com possibilidade de bloqueio; indicador mecânico de posição.
• A adaptação do intervalo de regulação é iniciada manualmente; adaptação automática na primeira ligação da alimentação.
• Configuração dos parâmetros através de Belimo Assistant 2 ou ZTH EU.
