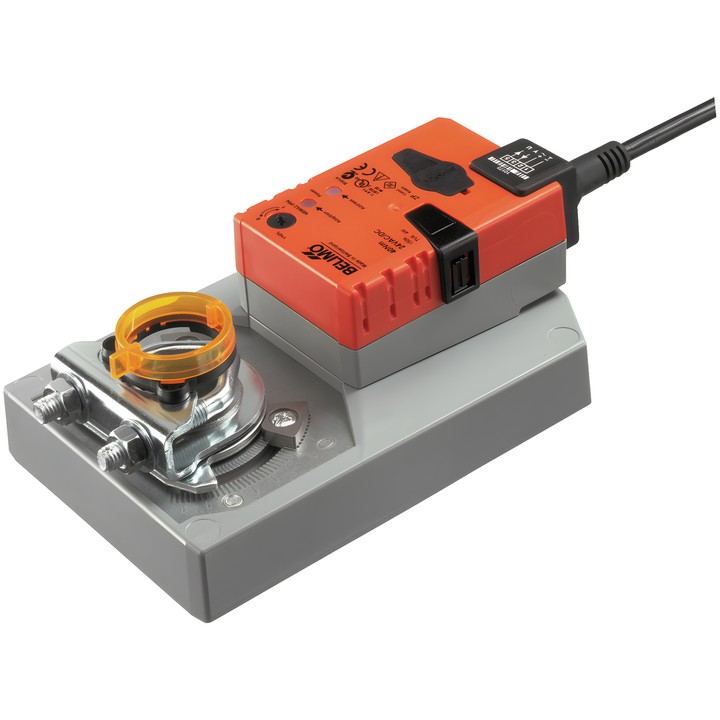

Belimo GM24A-MOD - atuador rotativo para registos

Belimo GM24A-MOD – atuador para registos

Atuador rotativo com comunicação, concebido para regular registos em instalações técnicas de edifícios. Pode funcionar com controlo modulante, de comunicação ou híbrido.

Principais características e parâmetros

• Binário do motor: 40 Nm; tensão nominal: AC/DC 24 V, 50/60 Hz.
• Comunicação: BACnet MS/TP, Modbus RTU (configuração de fábrica) e MP-Bus.
• Intervalo de funcionamento Y: 2...10 V; intervalo de funcionamento Y ajustável: 0.5...10 V.
• Tempo de funcionamento do motor: 150 s / 90°; tempo de funcionamento ajustável: 75...290 s.
• Ângulo de rotação: máx. 95°, com batentes mecânicos ajustáveis em ambos os lados.
• Sentido do movimento selecionável pelo interruptor 0/1; ajuste manual por botão de pressão com possibilidade de bloqueio.
• Abraçadeira universal para eixo de 12...26.7 mm; indicador de posição mecânico e amovível.
• Possibilidade de ligar um sensor passivo, ativo ou com contacto comutador e transmitir o respetivo sinal através do bus.
• Consumo de energia durante o funcionamento: 3.5 W; em repouso: 1.6 W; para dimensionamento dos cabos: 5.5 VA.
• Ligação de alimentação e controlo: cabo de 1 m, 6x 0.75 mm².
• Grau de proteção IEC/EN: IP54; classe de proteção IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].
