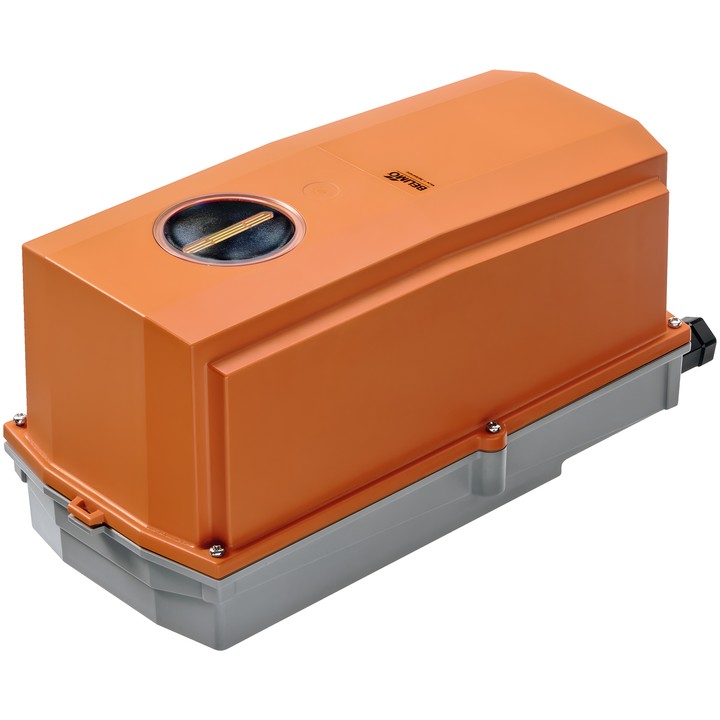

Belimo GRC24G-MF-T-5 - atuador rotativo para válvulas

Belimo GRC24G-MF-T-5

Atuador rotativo configurável concebido para válvulas rotativas e registos. A posição é definida pelo sinal analógico de controlo Y, enquanto a tensão U é utilizada para indicar a posição da válvula.

Principais características e especificações

• Binário: 40 Nm; tensão nominal: AC/DC 24 V, 50/60 Hz.
• Controlo modulante: 2...10 V; sinal de feedback de posição: 2...10 V.
• Tempo de rotação: 35 s / 90°; tempo de funcionamento ajustável: 35...150 s.
• Consumo de energia durante o funcionamento: 8 W; em repouso: 2.5 W; para dimensionamento dos cabos: 11 VA.
• Ligação de alimentação e controlo: terminais 4 mm² (cabo ø4...10 mm, 4 condutores).
• Ligação flangeada: F05; grau de proteção IEC/EN: IP66/67; NEMA 4X.
• Classe de proteção IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Regulação manual por botão de pressão com possibilidade de bloqueio; indicador de posição.
• Ângulo de rotação ajustável com batentes mecânicos; configuração padrão: 0...90°.
• Configuração de parâmetros através do Belimo Assistant 2 ou ZTH EU.

O atuador destina-se a instalações fixas de aquecimento, ventilação e ar condicionado. De acordo com a ficha técnica, é especialmente adequado para aplicações no exterior.
