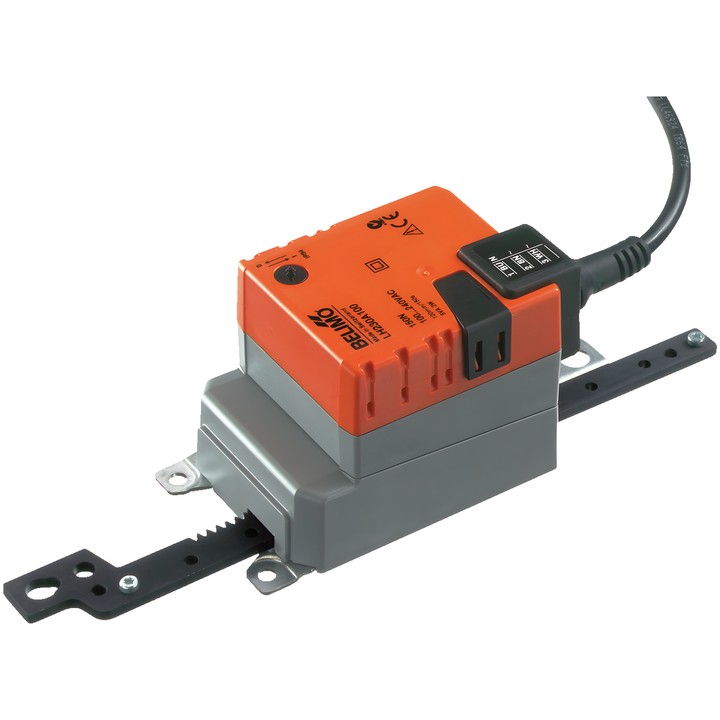

Belimo LH230A100 - actuator liniar 150 N

Actuator liniar Belimo LH230A100

Acest model este destinat reglării clapetelor și vanelor sertar în instalațiile staționare de încălzire, ventilație și climatizare. Conform fișei tehnice, poate acționa clapete de aer cu o suprafață de până la aprox. 1 m².

Caracteristici și parametri principali

• Forța motorului: 150 N.
• Tensiune nominală: AC 100...240 V; frecvență: 50/60 Hz.
• Comandă: Închis/Deschis, în 3 puncte.
• Cursă: 100 mm; max. 100 mm, reglabilă în trepte de 20 mm. Cursa este limitată pe ambele părți cu opritoare mecanice.
• Timpul de deplasare al motorului: 150 s / 100 mm.
• Direcția de mișcare se selectează cu comutatorul 0 (extins) / 1 (retras).
• Reglare manuală prin buton, cu posibilitate de blocare.
• Consum de putere: 2 W în timpul mișcării, 1 W în repaus; putere de dimensionare pentru alegerea cablurilor: 5 VA.
• Conexiune pentru alimentare și comandă: cablu 1 m, 3x 0.75 mm².
• Grad de protecție IEC/EN IP54; clasa de protecție IEC/EN II, izolație întărită.
• Temperatura ambiantă: -30...50°C [-22...122°F].

Actuatorul este protejat la suprasarcină și se oprește automat la atingerea poziției finale. Montarea în condiții în care apar forțe transversale necesită utilizarea unui suport rotativ și a unui element de cuplare adecvate, conform instrucțiunilor producătorului.
