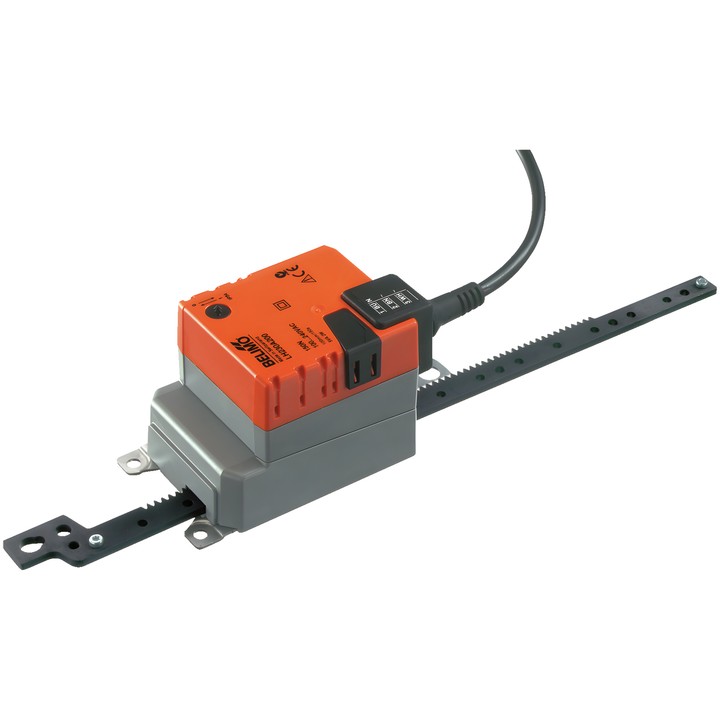

Belimo LH230A200 - actuator liniar

Belimo LH230A200 – actuator liniar

Actuator destinat reglării clapetelor și vanelor cu sertar în instalațiile tehnice ale clădirilor. Conform fișei tehnice, este prevăzut pentru clapete de aer cu o suprafață de până la aprox. 1 m².

Caracteristici principale și date tehnice

• Forța actuatorului: 150 N.
• Tensiune nominală: AC 100...240 V; frecvență: 50/60 Hz.
• Comandă: Închidere/Deschidere, cu 3 puncte.
• Cursă: max. 200 mm, reglabilă în trepte de 20 mm; cursa este limitată pe ambele părți cu opritoare mecanice.
• Timpul de deplasare al motorului: 150 s / 100 mm.
• Consum de putere în timpul funcționării: 2 W; în poziția de repaus: 1 W; pentru dimensionarea cablurilor: 5 VA.
• Direcția de deplasare se selectează cu comutatorul 0 (extins) / 1 (retras).
• Reglare manuală prin buton cu posibilitate de blocare.
• Conexiune pentru alimentare și comandă: cablu de 1 m, 3x 0.75 mm².
• Grad de protecție IEC/EN: IP54; clasa de protecție IEC/EN: II, izolație întărită.
• Temperatură ambiantă: -30...50°C [-22...122°F].

Actuatorul este protejat la suprasarcină și se oprește automat la atingerea opritorului. Montajul trebuie realizat conform instrucțiunilor producătorului, ținând cont de posibilele forțe transversale.
