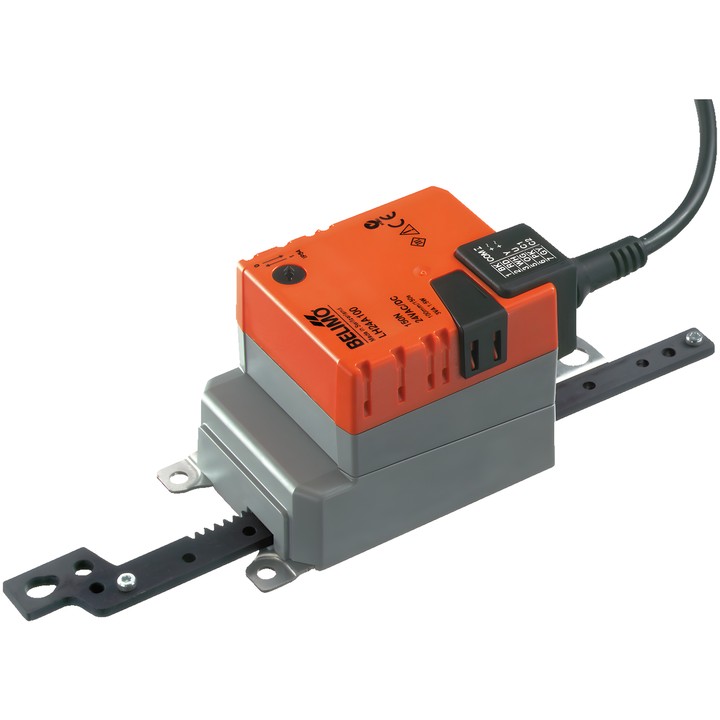

Belimo LH24A100 – actuator liniar

Actuator destinat reglării clapetelor și vanelor sertar în instalațiile tehnice ale clădirilor. Conform fișei tehnice, poate acționa clapete de aer cu o suprafață de până la aprox. 1 m².

Caracteristici și parametri principali

• Forța actuatorului: 150 N.
• Tensiune nominală: AC/DC 24 V; frecvență: 50/60 Hz.
• Comandă: Închis/Deschis, cu 3 puncte.
• Cursă: 100 mm; max. 100 mm, reglabilă în trepte de 20 mm. Cursa poate fi limitată pe ambele părți cu opritoare mecanice.
• Timp de deplasare al motorului: 150 s / 100 mm.
• Putere absorbită în funcționare: 1.5 W; în poziția de repaus: 0.5 W; putere pentru dimensionarea cablurilor: 3 VA.
• Conexiune pentru alimentare și comandă: cablu de 1 m, 3x 0.75 mm².
• Direcția de mișcare se selectează cu întrerupătorul 0 (extins) / 1 (retras).
• Acționare manuală prin buton cu posibilitate de blocare.
• Grad de protecție IEC/EN IP54; clasa de protecție IEC/EN III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiantă: -30...50°C [-22...122°F].

Actuatorul este protejat împotriva suprasarcinii și se oprește automat la atingerea poziției finale. Alimentarea trebuie asigurată printr-un transformator de separare.
