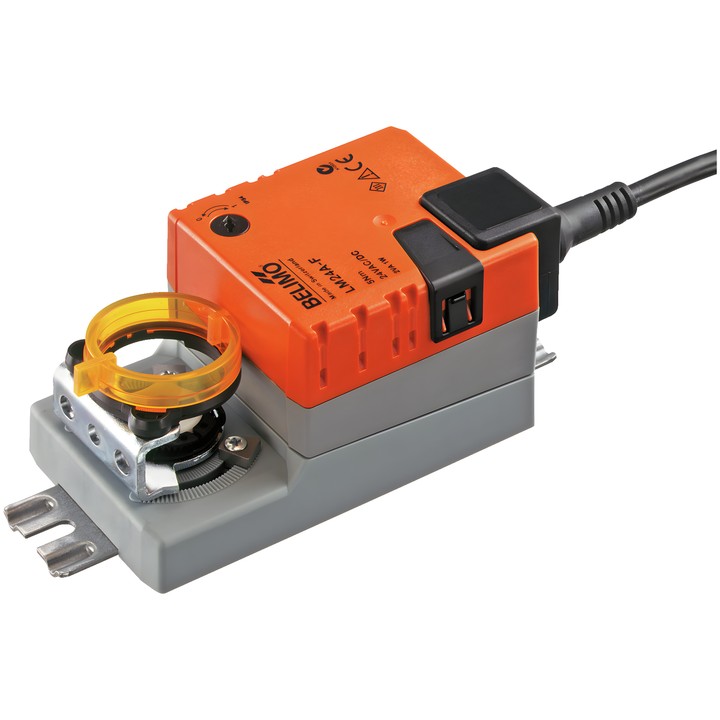

Belimo LM24A-F - servomotor pentru clapete

Belimo LM24A-F – servomotor pentru clapete

Servomotor conceput pentru poziționarea clapetelor în instalațiile tehnice ale clădirilor. Conform documentației, este adecvat pentru clapete de aer cu o suprafață de până la aprox. 1 m².

Caracteristici principale și date tehnice

• Cuplu: 5 Nm; tensiune nominală: AC/DC 24 V, 50/60 Hz.
• Comandă: Închidere/Deschidere, cu 3 puncte; timpul de funcționare al motorului: 150 s / 90°.
• Unghi de rotație: max. 95°, cu limitatoare mecanice reglabile pe ambele părți.
• Sensul de mișcare se selectează cu comutatorul 0 (rotație spre stânga) / 1 (rotație spre dreapta).
• Acționare manuală prin buton, cu posibilitate de blocare; indicator mecanic de poziție.
• Conexiune mecanică: conexiune profilată 8x8 mm; conexiune de alimentare și comandă: cablu de 1 m, 3x 0.75 mm².
• Consum de energie în timpul funcționării: 1 W; în repaus: 0.2 W; putere pentru dimensionarea cablurilor: 1.5 VA.
• Grad de protecție IEC/EN: IP54; clasa de protecție IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiantă: -30...50°C [-22...122°F].
