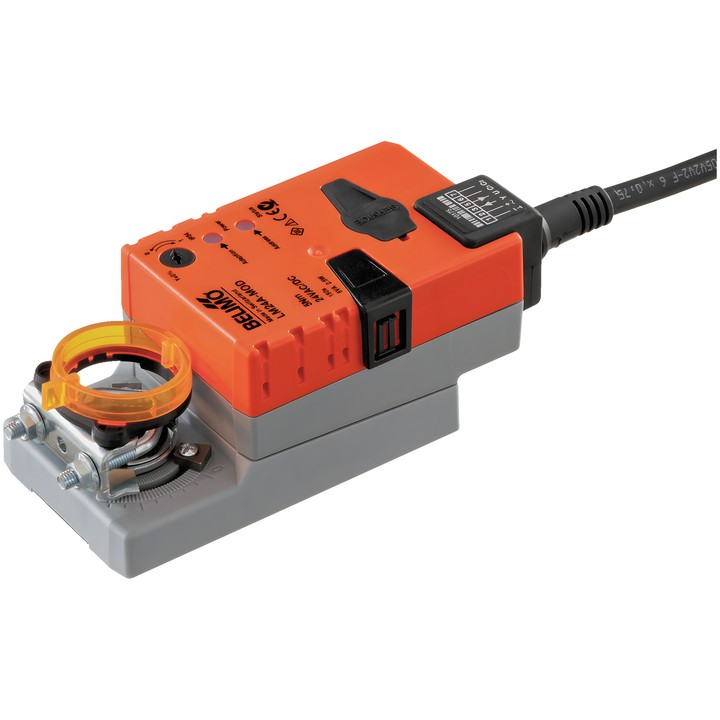

Belimo LM24A-MOD - servomotor pentru clapete

Belimo LM24A-MOD – servomotor pentru clapete

Servomotor rotativ comunicant pentru reglarea clapetelor în instalațiile tehnice ale clădirilor. Este destinat clapetelor de aer cu o suprafață de până la aprox. 1 m². Permite comandă prin comunicație, analogică și hibridă.

Caracteristici și parametri principali

• Cuplul motorului: 5 Nm; tensiune nominală: AC/DC 24 V, 50/60 Hz.
• Comunicație: BACnet MS/TP, Modbus RTU (setare din fabrică) și MP-Bus.
• Domeniu de funcționare Y: 2...10 V, reglabil la 0.5...10 V; semnal de reacție U: 2...10 V.
• Timpul de deplasare al motorului: 150 s / 90°; reglabil în intervalul 35...150 s.
• Unghi de rotație: max. 95°, cu posibilitatea limitării pe ambele părți prin opritoare mecanice.
• Sensul de rotație se selectează cu un comutator 0/1; acționare manuală prin buton, cu posibilitate de blocare.
• Clema universală pentru arbore de 6...20 mm; indicator mecanic de poziție.
• Se poate conecta un senzor pasiv, activ sau cu contact comutator, iar semnalul acestuia poate fi transmis către magistrală.
• Consum de energie în timpul funcționării: 2.5 W; în poziția de repaus: 1.3 W; putere pentru dimensionarea cablurilor: 5 VA.
• Conexiune pentru alimentare și comandă: cablu de 1 m, 6x 0.75 mm².
• Grad de protecție IEC/EN: IP54; temperatura ambiantă: -30...50°C [-22...122°F].
