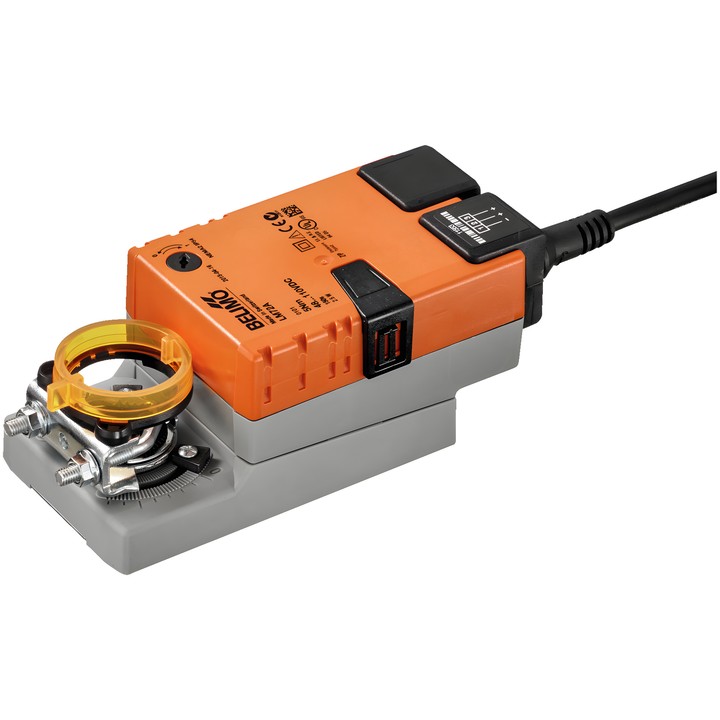

Belimo LM72A – servomotor pentru clapete

LM72A este un servomotor pentru poziționarea clapetelor de aer în instalațiile tehnice ale clădirilor. Fișa tehnică indică o dimensiune a clapetei de până la aprox. 1 m².

Caracteristici și parametri principali

• Cuplu: 5 Nm; tensiune nominală: DC 48...110 V.
• Control: închis/deschis, cu 3 puncte.
• Timpul de funcționare al motorului: 150 s / 90°; unghi de rotație: max. 95°.
• Sensul de mișcare se selectează cu comutatorul 0 (rotație spre stânga) / 1 (rotație spre dreapta).
• Acționare manuală prin buton cu posibilitate de blocare; limitatoare mecanice reglabile ale unghiului de rotație pe ambele părți.
• Conexiune mecanică: clemă universală 6...20 mm; indicator mecanic de poziție cu montare prin clipsare.
• Conexiune de alimentare și control: cablu 1 m, 3x 0.75 mm².
• Putere consumată în timpul mișcării: 2.5 W; în poziția de repaus: 2 W; putere de dimensionare pentru selectarea cablului: 2.5 VA.
• Grad de protecție IEC/EN: IP54; clasa de protecție IEC/EN: II, izolație întărită.
