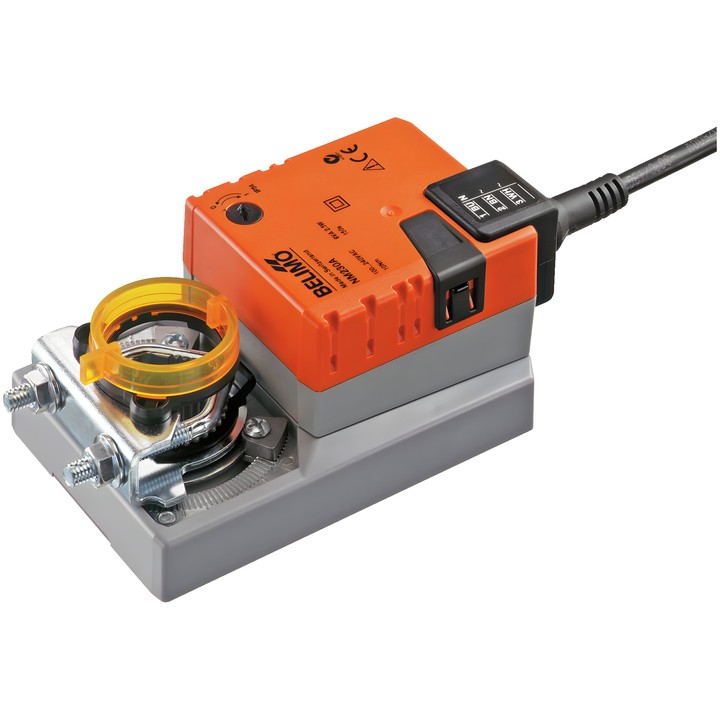

Belimo NM230A - servomotor pentru clapete

Servomotor pentru clapete Belimo NM230A

Servomotor destinat reglării clapetelor de aer în instalații staționare de încălzire, ventilație și climatizare. Conform fișei tehnice, este destinat clapetelor cu o suprafață de până la aprox. 2 m².

Caracteristici și parametri principali

• Cuplul motorului: 10 Nm.
• Tensiune nominală: AC 100...240 V; frecvență: 50/60 Hz.
• Comandă: Deschis/Închis, în 3 puncte.
• Timpul de funcționare al motorului: 150 s / 90°; unghiul maxim de rotație: 95°.
• Direcția de mișcare se selectează cu întrerupătorul 0 (rotație spre stânga) / 1 (rotație spre dreapta).
• Acționare manuală prin buton, cu posibilitate de blocare; unghiul de rotație se reglează cu limitatoare mecanice pe ambele părți.
• Conexiune mecanică: clemă universală 8...26.7 mm; indicator mecanic de poziție.
• Conexiune pentru alimentare și comandă: cablu 1 m, 3x 0.75 mm².
• Consum de putere în timpul funcționării: 2.5 W; în poziția de repaus: 0.6 W; putere pentru dimensionarea cablurilor: 5.5 VA.
• Grad de protecție IEC/EN: IP54; clasă de protecție IEC/EN: II, izolație întărită.
• Temperatura ambiantă: -30...50°C [-22...122°F].

Servomotorul este protejat împotriva suprasarcinii și se oprește automat la atingerea opritorului de capăt. Nu sunt necesare întrerupătoare de limită.
