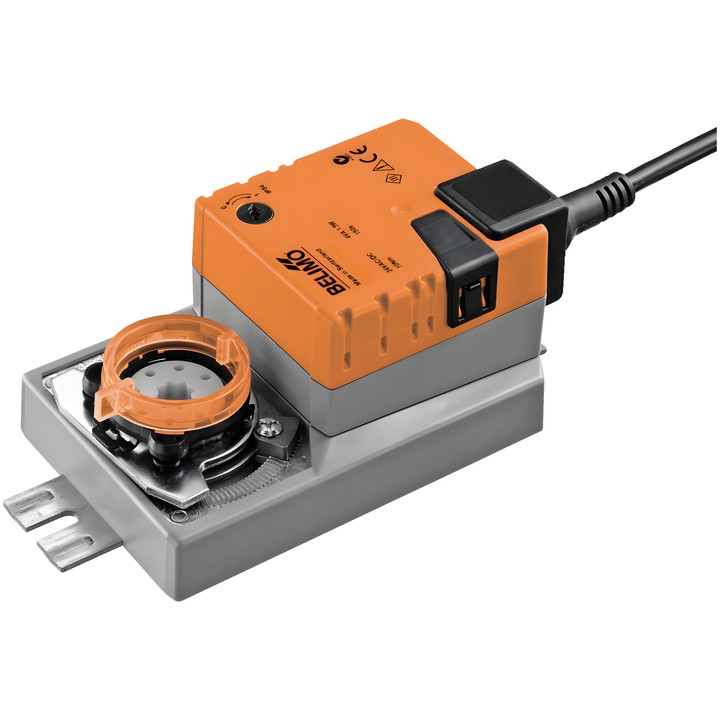

Belimo NM24A-F - servomotor pentru clapete

Belimo NM24A-F - servomotor pentru clapete

Belimo
561,77 zł
Cu TVA
456,72 zł tax excluded

Servomotorul pentru clapete Belimo NM24A-F are un cuplu de 10 Nm, alimentare AC/DC 24 V și comandă Deschis/Închis în 3 puncte. Timpul de funcționare este de 150 s / 90°, iar conexiunea mecanică este o îmbinare cu formă 8x8 mm.

Livrare în aproximativ 14 zile
Distribuiti

Belimo NM24A-F – servomotor pentru clapete

Servomotor destinat reglării clapetelor din instalațiile tehnice ale clădirilor. Conform fișei tehnice, este destinat clapetelor de aer cu o suprafață de până la aprox. 2 m².

Caracteristici și parametri principali

  • Cuplu: 10 Nm.
  • Tensiune nominală: AC/DC 24 V; frecvență: 50/60 Hz.
  • Comandă: Deschis/Închis în 3 puncte.
  • Timpul de funcționare al motorului: 150 s / 90°; unghi de rotație: max. 95°, cu opritoare mecanice reglabile pe ambele părți.
  • Direcția de mișcare se selectează cu comutatorul 0 (rotație spre stânga) / 1 (rotație spre dreapta).
  • Acționare manuală prin buton cu posibilitate de blocare; indicator mecanic de poziție, detașabil.
  • Conexiune mecanică: îmbinare cu formă 8x8 mm.
  • Conexiune pentru alimentare și comandă: cablu de 1 m, 3x 0.75 mm².
  • Consum de putere: 1.5 W în timpul mișcării și 0.2 W în repaus; valoare pentru dimensionarea cablurilor: 3.5 VA.
  • Grad de protecție IEC/EN: IP54; clasă de protecție IEC/EN: III, Safety Extra-Low Voltage (SELV).
  • Temperatura ambiantă: -30...50°C [-22...122°F].

  • Marca
    Belimo
  • Referinta
    NM24A-F
  • cod EAN13
    7630498113109

  • Tensiune AC/DC
    AC/DC 24 V
  • Putere consumată (în funcționare)
    1.5 W
  • Putere absorbită (menținere)
    0.2 W
  • Putere nominală
    3,5 VA
  • Conexiune pentru controlul alimentării
    Cablu 1 m, 3x 0.75 mm²
  • Tip de control
    Deschis/închis, 3 puncte
  • Grad de protecție
    IP54
  • Grad de protecție NEMA
    NEMA 2
  • Tip de carcasă
    UL Enclosure Type 2
  • Acționare manuală
    Cu buton, cu posibilitate de blocare
  • Timp de deplasare (motor)
    150 s / 90°
  • Temperatura ambiantă
    -30...50°C [-22...122°F]
  • Cuplu
    10 Nm
  • Direcția de mișcare - motor
    Selectabil prin comutator: 0 (rotire spre stânga) / 1 (rotire spre dreapta)
  • Unghi de rotație
    95°
  • Conexiune mecanică
    Conexiune geometrică 8x8 mm

Techniczna karta katalogowa

Descarcari (1.07MB)

Instrukcja montażu

Descarcari (423.97KB)

EU Declaration of Conformity – NM24A-F

Descarcari (32.74KB)

Environmental Declaration – NM..

Descarcari (72.36KB)
