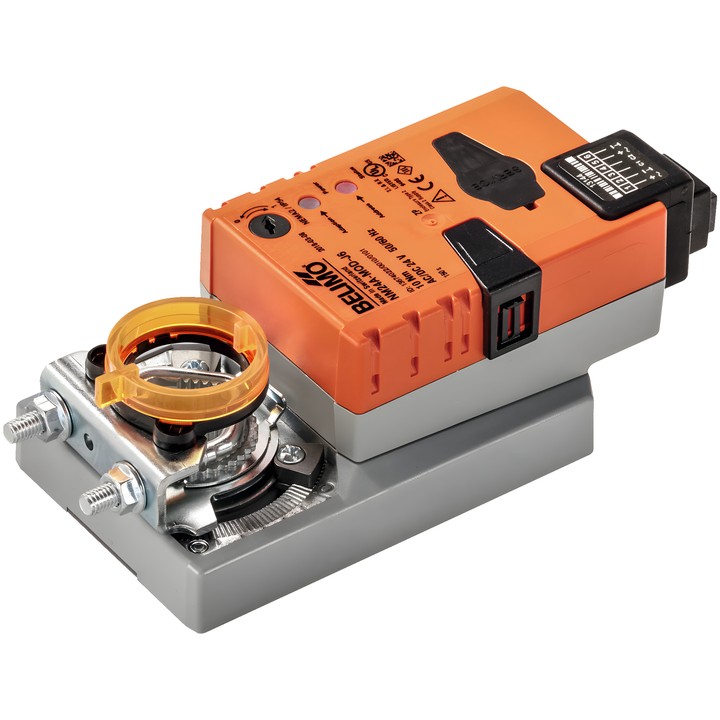

Belimo NM24A-MOD-J6 - servomotor pentru clapete

Belimo NM24A-MOD-J6

Servomotor comunicant pentru reglarea clapetelor în instalațiile tehnice ale clădirilor. Este destinat clapetelor de aer cu o suprafață de până la aprox. 2 m². Primește un semnal digital de comandă și transmite starea curentă prin BACnet MS/TP sau Modbus RTU.

Caracteristici și parametri principali

• Cuplu: 10 Nm; tensiune nominală: AC/DC 24 V, 50/60 Hz.
• Comunicație: BACnet MS/TP și Modbus RTU; setare din fabrică: Modbus RTU.
• Timpul de funcționare al motorului: 150 s / 90°; timp de funcționare reglabil: 43...173 s.
• Unghi de rotație: max. 95°; opritoare mecanice reglabile pe ambele părți.
• Direcția de mișcare se selectează cu comutatorul 0/1; reglare manuală cu buton și posibilitate de blocare.
• Clema universală pentru arbore de 8...26.7 mm; indicator mecanic de poziție cu montare prin introducere.
• Consum de putere în timpul funcționării: 3.5 W; în poziția de repaus: 1.4 W; pentru dimensionarea cablurilor: 6 VA.
• Conexiune de alimentare și comandă: mufă RJ12.
• Grad de protecție IEC/EN: IP40; clasă de protecție IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiantă: -30...50°C [-22...122°F].

După pornirea alimentării, servomotorul efectuează o sincronizare. Adaptarea intervalului de reglare poate fi pornită manual; anumiți parametri pot fi modificați cu Belimo Assistant 2.
