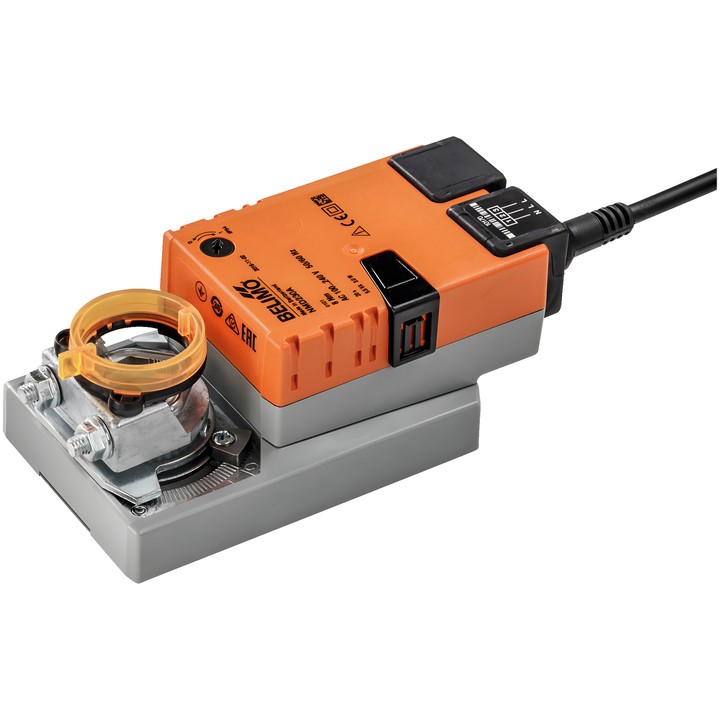

Belimo NMD230A – servomotor pentru clapete

Servomotor conceput pentru poziționarea clapetelor în instalațiile tehnice ale clădirilor. Conform fișei tehnice, poate acționa clapete de aer cu o suprafață de până la aprox. 1.5 m².

Caracteristici și parametri principali

• Cuplul motorului: 8 Nm.
• Tensiune nominală: AC 100...240 V; frecvență: 50/60 Hz.
• Comandă: Deschis/Închis, în 3 puncte.
• Timpul de funcționare al motorului: 20 s / 90°.
• Unghi de rotație: max. 95°; reglabil pe ambele părți cu ajutorul limitatoarelor mecanice.
• Sensul de mișcare se selectează cu comutatorul 0 (rotație spre stânga) / 1 (rotație spre dreapta).
• Acționare manuală cu buton și posibilitate de blocare; indicator mecanic de poziție.
• Conexiune mecanică: clemă universală de montaj reversibilă pentru 10...20 mm.
• Conexiune pentru alimentare și comandă: cablu 1 m, 3x 0.75 mm².
• Putere absorbită: 3 W în timpul mișcării, 1 W în repaus; putere de dimensionare pentru alegerea cablurilor: 5.5 VA.
• Grad de protecție IEC/EN: IP54; clasa de protecție IEC/EN: II, izolație întărită.
• Temperatură ambiantă: -30...50°C [-22...122°F].
