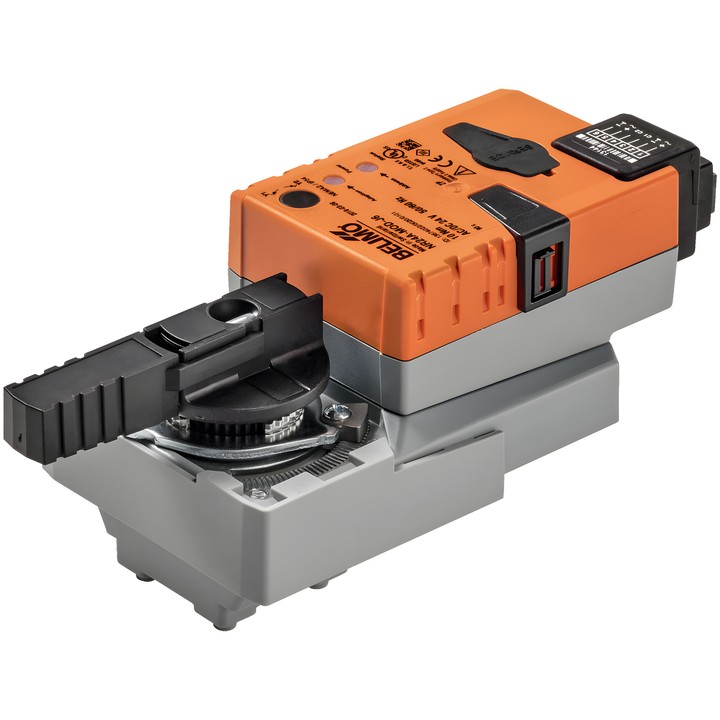

Belimo NR24A-MOD-J6 - servomotor rotativ pentru robinete cu bilă

Belimo NR24A-MOD-J6 este un servomotor rotativ cu comunicație pentru robinete cu bilă. Interfața integrată recepționează semnalul digital de comandă prin BACnet MS/TP sau Modbus RTU și transmite starea curentă.

Caracteristici și parametri principali

• Cuplul motorului: 10 Nm.
• Tensiune nominală: AC/DC 24 V; frecvență: 50/60 Hz.
• Intervalul tensiunii nominale: AC 19.2...28.8 V / DC 21.6...28.8 V.
• Comunicație: BACnet MS/TP, Modbus RTU (setare din fabrică).
• Timpul de funcționare al motorului: 90 s / 90°; interval reglabil: 45...170 s.
• Putere absorbită în timpul funcționării: 3.5 W; în poziția de repaus: 1.4 W; pentru dimensionarea cablurilor: 6 VA.
• Conexiune de alimentare și comandă: mufă RJ12.
• Acționare manuală cu buton și posibilitate de blocare; opritoare mecanice pentru unghiul de rotație și indicator mecanic de poziție.
• Adaptarea intervalului de reglare la prima alimentare; poate fi pornită și manual.
• Grad de protecție IEC/EN: IP40; IP54 cu un capac de protecție sau un presetupe de protecție pentru mufa RJ12. Clasă de protecție IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiantă: -30...50°C [-22...122°F].

Parametrii dispozitivului pot fi modificați cu ajutorul Belimo Assistant 2. Servomotorul se montează direct pe robinetul cu bilă cu un singur șurub central.
