Belimo NR24A-SR-TP - servomotor rotativ pentru robinete cu bilă

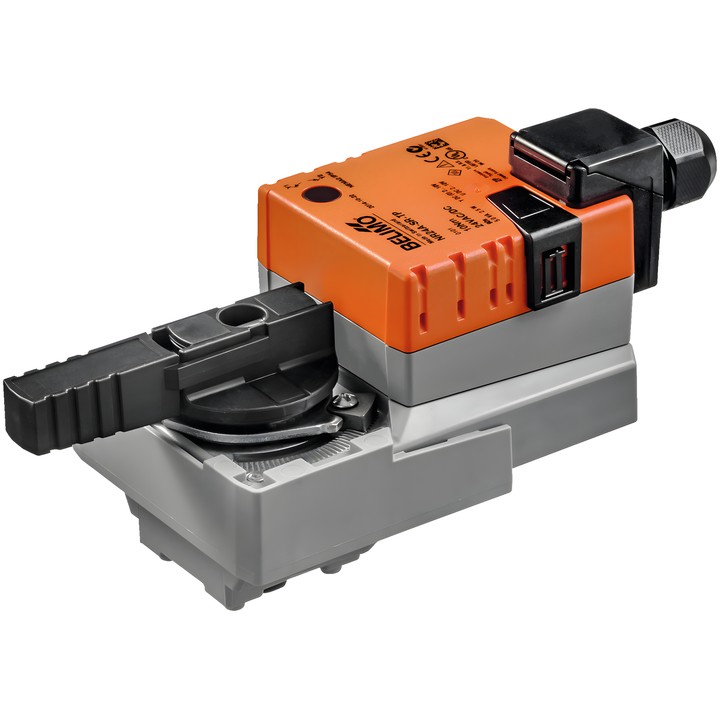

Servomotorul rotativ Belimo NR24A-SR-TP

NR24A-SR-TP este un servomotor rotativ modulator pentru robinete cu bilă. Semnalul de comandă Y determină poziția servomotorului, iar tensiunea de feedback U este utilizată pentru indicarea electrică a poziției robinetului.

Caracteristici și parametri principali

• Cuplul motorului: 10 Nm.
• Tensiune nominală: AC/DC 24 V; frecvența tensiunii nominale: 50/60 Hz.
• Domeniu de control Y: 2...10 V; semnal de feedback al poziției U: 2...10 V.
• Timpul de funcționare al motorului: 90 s / 90°.
• Putere consumată în timpul funcționării: 2.5 W; în repaus: 0.4 W; pentru dimensionarea cablurilor: 5 VA.
• Conexiune pentru alimentare și comandă: borne 4 mm² (cablu ø4...10 mm, cu 4 conductoare).
• Grad de protecție IEC/EN: IP54; clasa de protecție IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Reglare manuală cu buton și posibilitate de blocare; indicator mecanic de poziție și unghi de rotație reglabil cu opritoare mecanice.

Servomotorul se montează direct pe robinetul cu bilă cu ajutorul unui singur șurub central. Este protejat împotriva suprasarcinii și se oprește automat la atingerea opritorului de capăt.
