Belimo P1000A-F - potențiometru de reacție

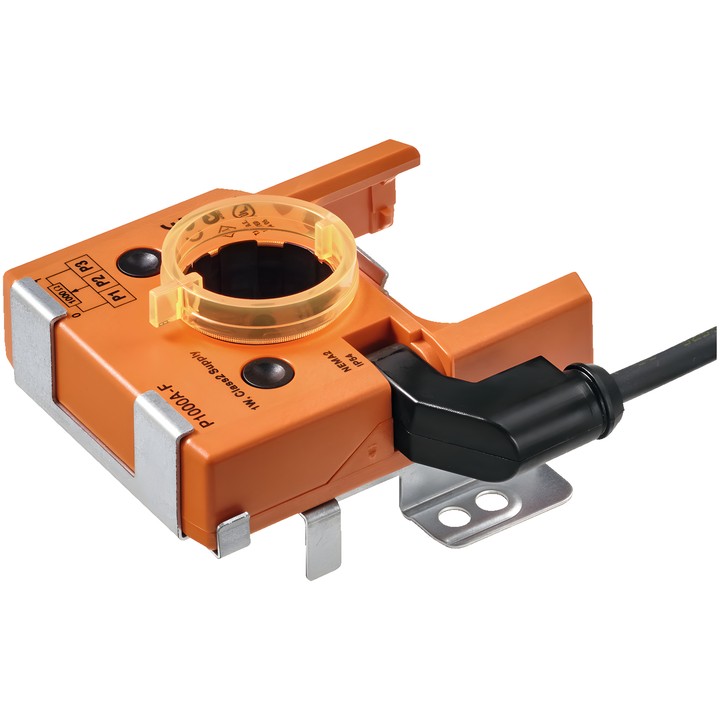

Potențiometru de reacție Belimo P1000A-F

Dispozitivul transformă mișcarea de rotație a servomotorului cu revenire cu arc într-un semnal al potențiometrului de reacție. Este destinat utilizării cu servomotoarele LF.., NF..A.. și SF..A... Unitatea se montează direct pe arborele tubular al servomotorului cu ajutorul unui adaptor, apoi se fixează cu șuruburi pe servomotor.

Caracteristici și specificații principale

• Rezistență nominală: 1 kΩ; toleranță: ±5%.
• Sarcină maximă: 1 W; linearitate: ±2%; rezoluție: min. 1%.
• Rezistență reziduală: max. 5% pe ambele părți.
• Conexiunea potențiometrului: cablu de 1 m, 3 x 0.75 mm², FRNC (fără halogeni).
• Grad de protecție IEC/EN: IP54; clasa de protecție IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiantă: -30...50°C [-22...122°F].
• Accesorii de montaj incluse.

Potențiometrul este utilizat pentru controlul modulator al clapetelor, în combinație cu regulatoare cu reacție fixă. Poate fi folosit și cu sisteme de indicare a poziției clapetei sau ca dispozitiv de reglare pentru funcționarea în paralel a servomotoarelor.
