Belimo P5000A GR - potențiometru de reacție

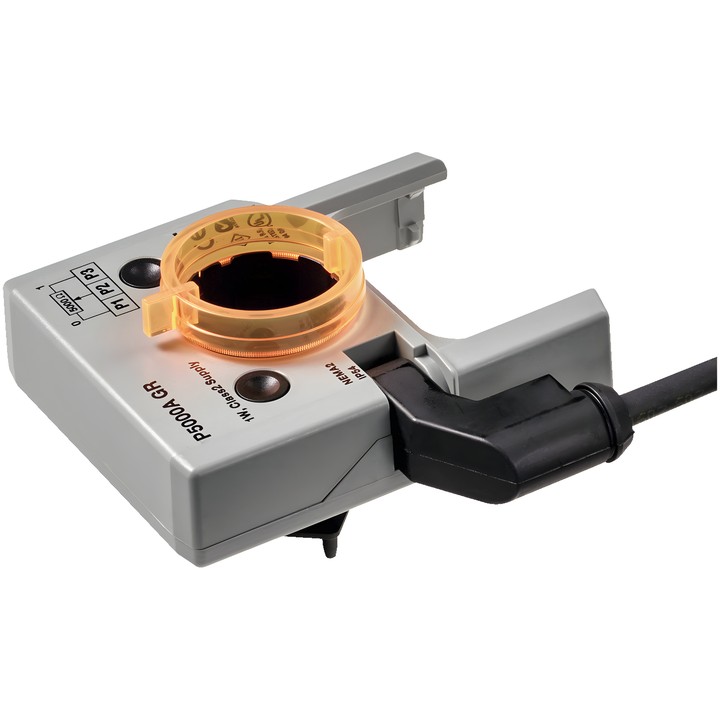

Potențiometru de reacție Belimo P5000A GR

Potențiometru cu montare prin clipsare pentru servomotoare de clapetă și servomotoare rotative. Transmite poziția către potențiometrul de reacție prin intermediul unei plăci adaptoare montate pe clema axului servomotorului de clapetă sau pe indicatorul de poziție al servomotorului rotativ.

Parametri principali

• Rezistență nominală: 5 kΩ; toleranță: ±5%.
• Capacitate de încărcare: Max. 1 W; liniaritate: ±2%.
• Rezoluție: Min. 1%; rezistență reziduală: Max. 5% pe ambele părți.
• Conexiune potențiometru: cablu de 1 m, 3 x 0.75 mm², FRNC (fără halogeni).
• Grad de protecție IEC/EN: IP54; clasa de protecție IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiantă: -30...50°C [-22...122°F].
• Culoarea capacului și a bazei carcasei: gri.

Montaj și utilizare

Potențiometrul se montează direct pe clema axului servomotorului de clapetă sau pe indicatorul de poziție al servomotorului rotativ. Este destinat controlului modulator al clapetei în combinație cu regulatoare cu reacție fixă. Poate funcționa și cu sisteme disponibile pe piață pentru indicarea poziției clapetei sau ca poziționer pentru servomotoare care funcționează în paralel.
