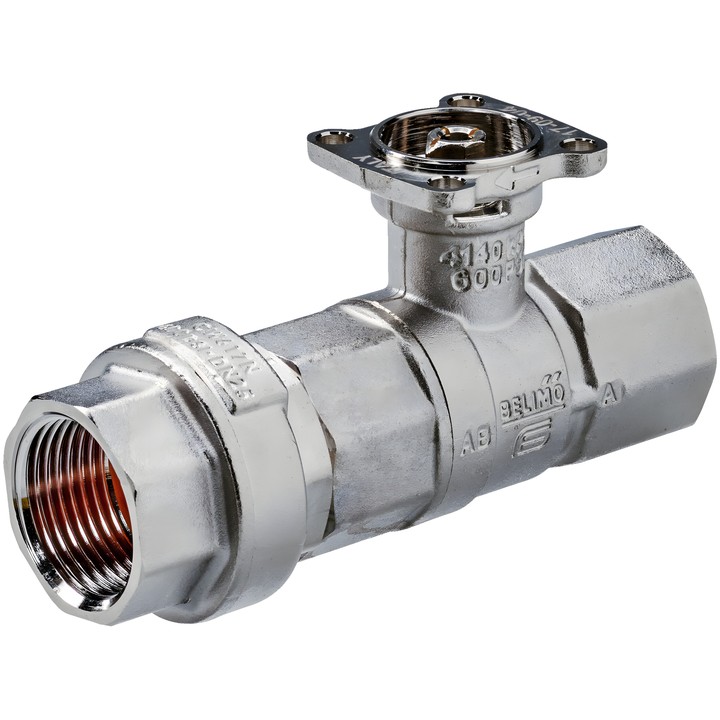

Belimo R225FL-J - supapă PI de limitare a debitului cu 2 căi

Belimo R225FL-J – date tehnice

Robinet cu bilă cu 2 căi, cu limitator de debit PI integrat, destinat instalațiilor de apă închise. În intervalul presiunii diferențiale de 20...280 kPa, limitatorul menține un debit constant când supapa este deschisă la 90°.

• Diametru nominal: DN 25; presiune nominală: PN 25.
• Racord: filet interior Rp 1".
• Debit nominal V'nom: 3600 l/h (1.00 l/s).
• Agent: apă; temperatura agentului: 2...60°C [36...140°F].
• Presiune diferențială: ∆p 20...280 kPa; se recomandă 50 kPa pentru funcționare silențioasă.
• Presiune de închidere: 520 kPa.
• Etanșeitate: etanș la bule de aer, clasa de etanșeitate A (EN 12266-1).
• Corp și tijă: alamă nichelată; element de închidere: alamă cromată.
• Unghi de rotație: 90°.

Instrucțiuni de montaj

Poziție de montaj permisă: de la verticală la orizontală față de tijă. Nu montați cu tija orientată în jos. Respectați direcția de curgere indicată de săgeata de pe corp.
