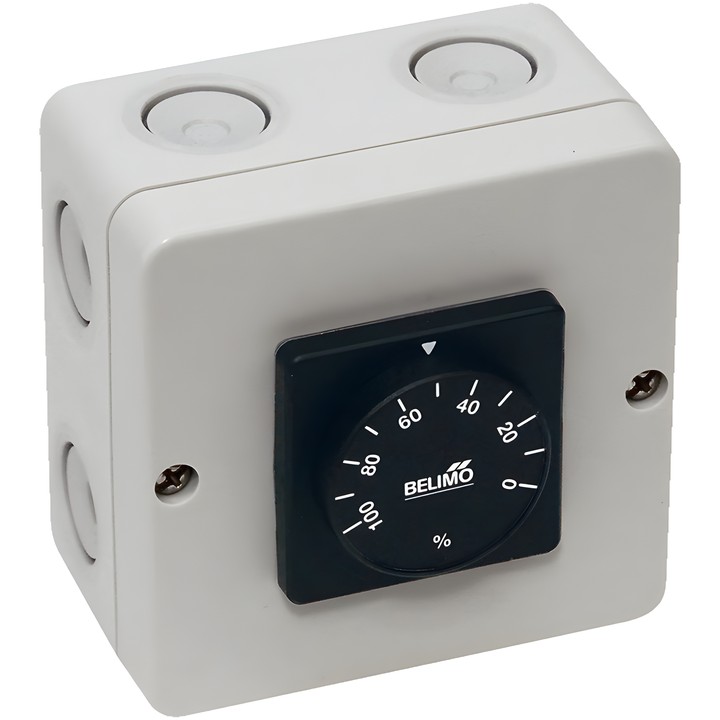

Belimo SGA24 - poziționer pentru montaj pe perete

Poziționer Belimo SGA24

SGA24 este utilizat pentru controlul servomotoarelor modulante pentru clapete, inclusiv de la distanță, sau pentru limitarea semnalului minim de ieșire al regulatoarelor modulante. Poziția butonului determină semnalul de comandă Y; domeniul de reglare corespunde la 0...100% din unghiul de rotație al servomotorului conectat.

Caracteristici principale și date tehnice

• Montaj aparent pe perete.
• Domeniu de funcționare Y selectabil: 0...10 V sau 2...10 V.
• Scară de 0...100%; unghiul de rotație al butonului poate fi limitat mecanic.
• Tensiune nominală: AC/DC 24 V; frecvență: 50/60 Hz.
• Domeniul tensiunii nominale: AC 19.2...28.8 V / DC 19.2...28.8 V.
• Consum de energie în timpul funcționării: 0.3 W; putere pentru dimensionarea cablurilor: 1 VA.
• Conexiune pentru alimentare și comandă: borne 1.5 mm².
• Grad de protecție IEC/EN: IP40; clasa de protecție IEC/EN: III, SELV.
• Temperatura ambiantă: -20...50°C [-4...122°F].
• Umiditate ambiantă maximă: 95% RH, fără condensare.

Alimentarea trebuie realizată printr-un transformator de separare. Instalarea poate fi efectuată numai de specialiști autorizați.
