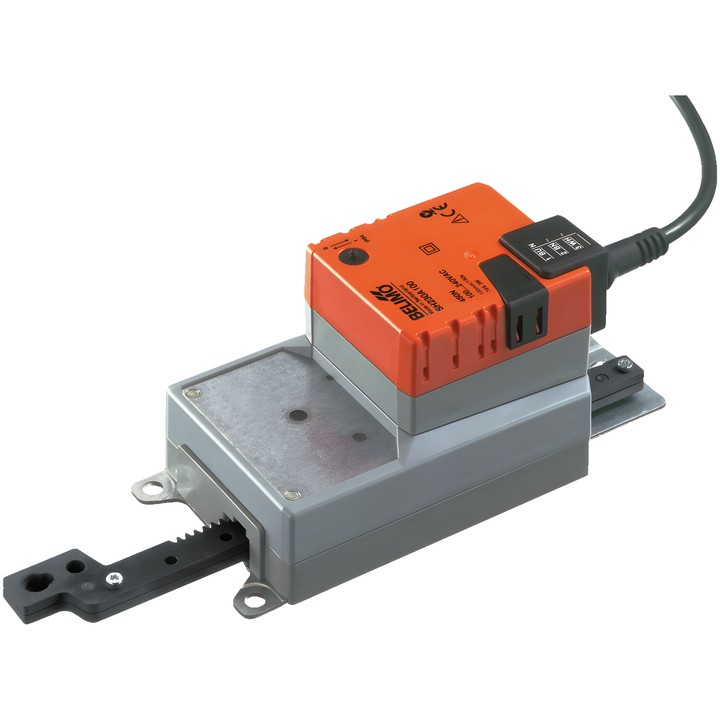

Belimo SH230A100 - actuator liniar pentru clapete

Actuator liniar Belimo SH230A100

Modelul SH230A100 este utilizat pentru reglarea clapetelor de aer și a vanelor glisante din instalațiile tehnice ale clădirilor. Conform fișei tehnice, este destinat clapetelor de aer cu o suprafață de până la aprox. 3 m².

Caracteristici și parametri principali

• Forță de acționare: 450 N.
• Tensiune nominală: AC 100...240 V; frecvență: 50/60 Hz.
• Comandă: Închis/Deschis, în 3 puncte.
• Cursă: 100 mm; max. 100 mm, reglabilă în trepte de 20 mm. Cursa poate fi limitată pe ambele părți cu opritoare mecanice.
• Timpul de funcționare al motorului: 150 s / 100 mm.
• Consum de energie în funcționare: 3 W; în poziția de repaus: 0.6 W; putere pentru dimensionarea cablurilor: 7 VA.
• Direcția de mișcare se selectează cu comutatorul 0 (extins) / 1 (retras).
• Acționare manuală prin buton, cu posibilitate de blocare.
• Conexiune pentru alimentare și comandă: cablu 1 m, 3x 0.75 mm².
• Grad de protecție IEC/EN: IP54; clasa de protecție IEC/EN: II, izolație întărită.
• Temperatura ambiantă: -30...50°C [-22...122°F].

Actuatorul este protejat la suprasarcină și se oprește automat la atingerea opritorului de capăt. La montaj, respectați recomandările producătorului privind forțele transversale.
