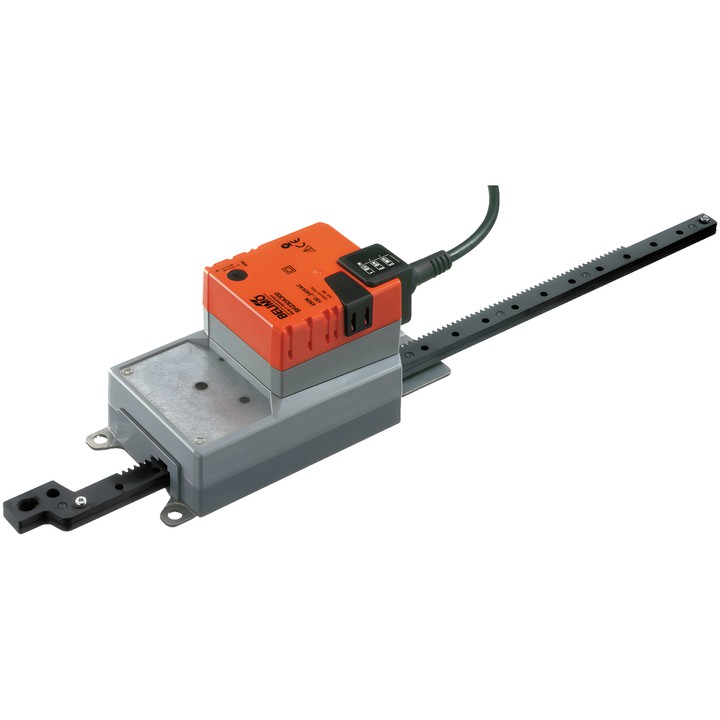

Belimo SH230A300 - actuator liniar pentru clapete

Belimo SH230A300 – actuator liniar

Actuator destinat reglării clapetelor de aer și a vanelor sertar în instalații fixe de încălzire, ventilație și climatizare. Conform documentației, este compatibil cu clapete de aer cu o suprafață de până la aprox. 3 m².

Caracteristici și specificații principale

• Forța actuatorului: 450 N.
• Tensiune nominală: AC 100...240 V; frecvență: 50/60 Hz.
• Comandă: Închis/Deschis, în 3 puncte.
• Cursă: max. 300 mm, reglabilă în trepte de 20 mm; poate fi limitată pe ambele părți cu opritoare mecanice de capăt.
• Timpul de deplasare al motorului: 150 s / 100 mm.
• Sensul de deplasare se selectează cu comutatorul 0 (extins) / 1 (retras).
• Acționare manuală prin buton, cu posibilitate de blocare.
• Consum de energie: 3 W în timpul funcționării și 0.6 W în poziția de repaus; putere de dimensionare pentru alegerea cablului: 7 VA.
• Conexiune pentru alimentare și comandă: cablu 1 m, 3x 0.75 mm².
• Grad de protecție IEC/EN: IP54; clasa de protecție IEC/EN: II, izolație întărită.
• Temperatura ambiantă: -30...50°C [-22...122°F].

Actuatorul este protejat împotriva suprasarcinii și se oprește automat la atingerea opritorului de capăt. Funcționarea în paralel este posibilă cu respectarea datelor de performanță.
