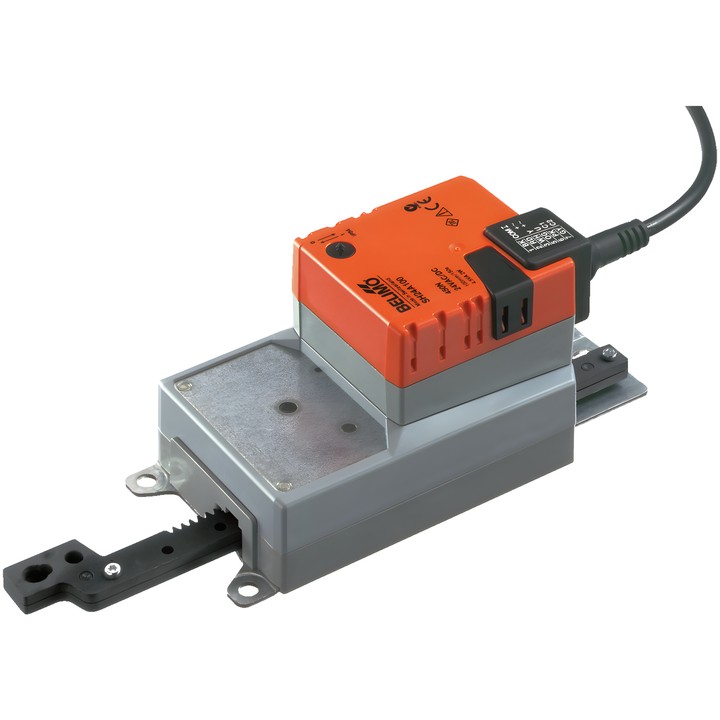

Belimo SH24A100 - actuator liniar pentru clapete

Belimo SH24A100 – actuator liniar

Modelul SH24A100 este utilizat pentru reglarea clapetelor de aer și a vanelor sertar din instalațiile tehnice ale clădirilor. Conform fișei tehnice, este destinat clapetelor de aer cu o suprafață de până la aprox. 3 m².

Caracteristici principale

• Forță de acționare: 450 N.
• Tensiune nominală: AC/DC 24 V; frecvență nominală: 50/60 Hz.
• Comandă: Închide/Deschide, în 3 puncte.
• Cursă: 100 mm; lungimea maximă a cursei poate fi reglată în trepte de 20 mm cu ajutorul opritoarelor mecanice.
• Timpul de funcționare al motorului: 150 s / 100 mm.
• Consum de putere în timpul funcționării: 2 W; în poziția de repaus: 0.2 W; pentru dimensionarea cablurilor: 4.5 VA.
• Direcția de mișcare se selectează cu comutatorul 0 (extins) / 1 (retras).
• Acționare manuală prin buton, cu posibilitate de blocare.
• Conexiune pentru alimentare și comandă: cablu 1 m, 3x 0.75 mm².
• Grad de protecție IEC/EN: IP54; clasă de protecție IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiantă: -30...50°C [-22...122°F].

Actuatorul dispune de protecție la suprasarcină și se oprește automat la atingerea opritorului de capăt. Pentru montajul în condiții de forțe transversale, fișa tehnică indică utilizarea unui suport pivotant adecvat și a unui element de cuplare.
