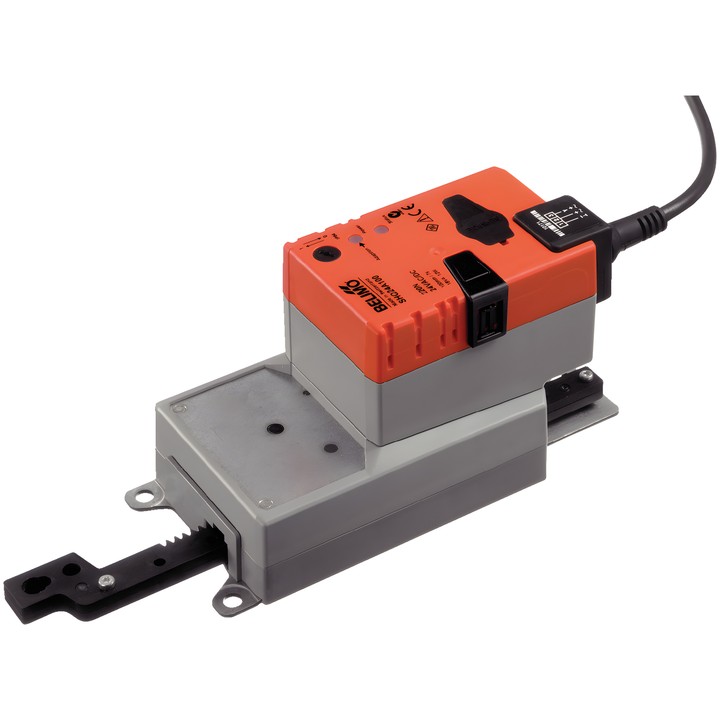

Belimo SHQ24A100 - actuator liniar AC/DC 24 V, 200 N

Belimo SHQ24A100 – actuator liniar

Actuator pentru poziționarea clapetelor și vanelor sertar în instalațiile tehnice ale clădirilor. Comanda Închidere/Deschidere nu este potrivită pentru comanda în 3 puncte.

Caracteristici și parametri principali

• Forța actuatorului: 200 N; dimensiunea clapetei de aer până la aprox. 1.3 m².
• Tensiune nominală: AC/DC 24 V; frecvența tensiunii nominale: 50/60 Hz.
• Putere absorbită în timpul funcționării: 13 W; în repaus: 2 W; putere pentru dimensionarea cablurilor: 23 VA.
• Cursă: 100 mm; max. 100 mm, reglabilă în trepte de 20 mm; cursă minimă: 40 mm. Limitarea cursei pe ambele părți cu opritoare mecanice.
• Timpul de funcționare al motorului: 7 s / 100 mm.
• Sensul de mișcare se selectează cu comutatorul 0 (extins) / 1 (retras).
• Acționare manuală prin buton, cu posibilitate de blocare.
• Conexiune pentru alimentare și comandă: cablu 1 m, 3x 0.75 mm².
• Grad de protecție IEC/EN: IP54; clasa de protecție IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiantă: -30...40°C [-22...104°F].

Actuatorul este protejat la suprasarcină și se oprește automat când ajunge la un opritor. La prima alimentare, acesta adaptează domeniul de funcționare la cursa setată mecanic; adaptarea este necesară și după modificarea limitării cursei.
