Belimo SR24A-SR-5 - actuator rotativ pentru vane

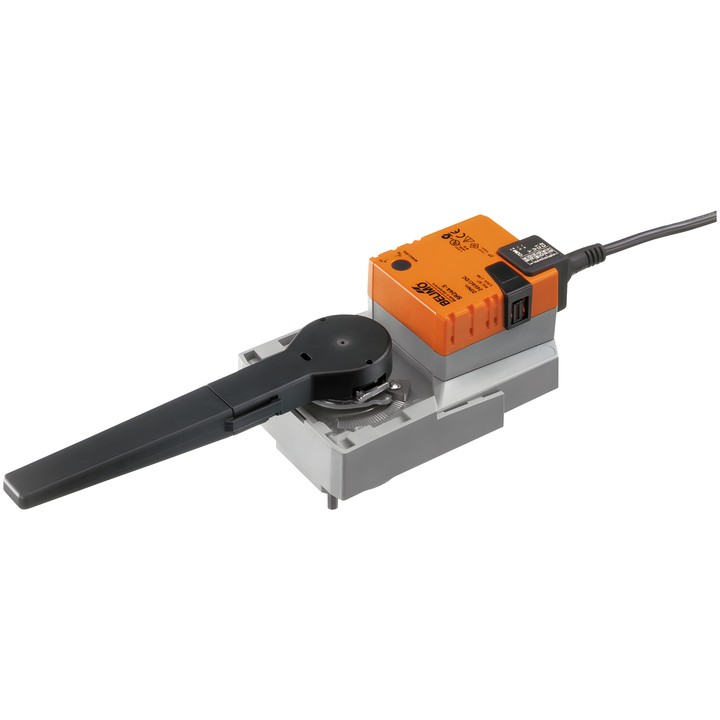

Actuator rotativ Belimo SR24A-SR-5

Actuator pentru vane rotative și clapete, comandat printr-un semnal Y 2...10 V. Semnalul de reacție U 2...10 V este utilizat pentru indicarea electrică a poziției vanei.

Caracteristici și specificații principale

• Cuplu: 20 Nm; timp de funcționare: 90 s / 90°.
• Alimentare: AC/DC 24 V, 50/60 Hz.
• Comandă modulantă 2...10 V și semnal de reacție pentru poziție de 2...10 V.
• Consum de energie în timpul funcționării: 2.5 W; în poziția de repaus: 0.4 W; pentru dimensionarea cablurilor: 5 VA.
• Conexiune pentru alimentare și comandă: Cablu 1 m, 4x 0.75 mm².
• Reglare manuală prin buton, cu posibilitate de blocare.
• Indicator mecanic de poziție și unghi de rotație reglabil cu opritoare mecanice.
• Flanșă de conectare F05; grad de protecție IEC/EN IP54; clasă de protecție IEC/EN III, Safety Extra-Low Voltage (SELV).
