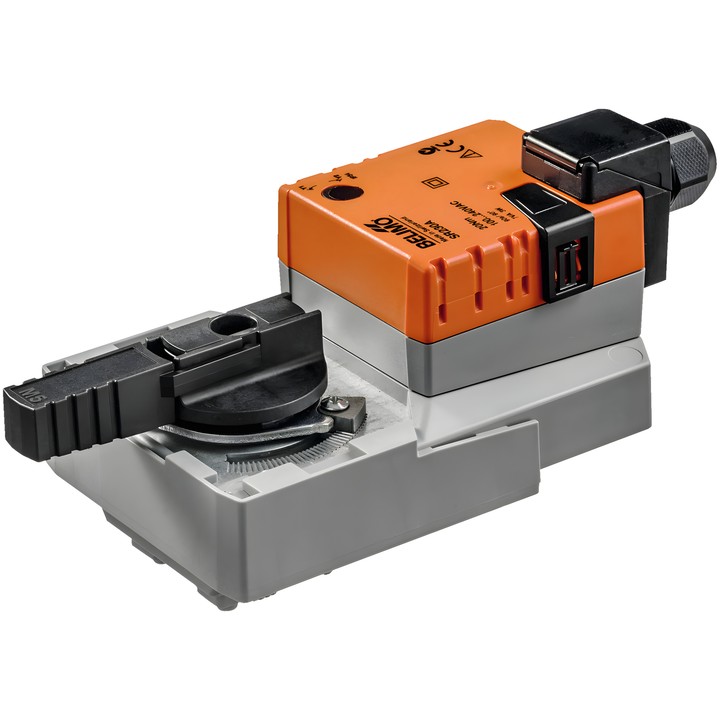

Belimo SR24A-SR-TP - servomotor rotativ pentru robinete cu bilă

Belimo SR24A-SR-TP

Servomotor rotativ cu reglare modulantă, destinat robinetelor cu bilă. Poziția este determinată de semnalul de comandă Y, iar tensiunea de feedback U permite citirea electrică a poziției robinetului.

Date tehnice principale

• Cuplu: 20 Nm.
• Tensiune nominală: AC/DC 24 V; frecvență: 50/60 Hz.
• Domeniu de funcționare Y: 2...10 V; semnal de feedback al poziției U: 2...10 V.
• Timp de funcționare: 90 s / 90°.
• Putere consumată în timpul funcționării: 2.5 W; în repaus: 0.4 W; putere de dimensionare pentru alegerea cablurilor: 5 VA.
• Conexiune pentru alimentare și comandă: borne 4 mm² (cablu ø4...10 mm, cu 4 conductoare).
• Grad de protecție IEC/EN: IP54; clasă de protecție IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Acționare manuală prin buton cu posibilitate de blocare; indicator mecanic de poziție, detașabil.
• Unghi de rotație reglabil, cu opritoare mecanice de capăt.

Servomotorul se montează direct pe robinetul cu bilă cu ajutorul unui singur șurub central. Dispozitivul este protejat împotriva suprasarcinii și se oprește automat la atingerea unui opritor de capăt.
