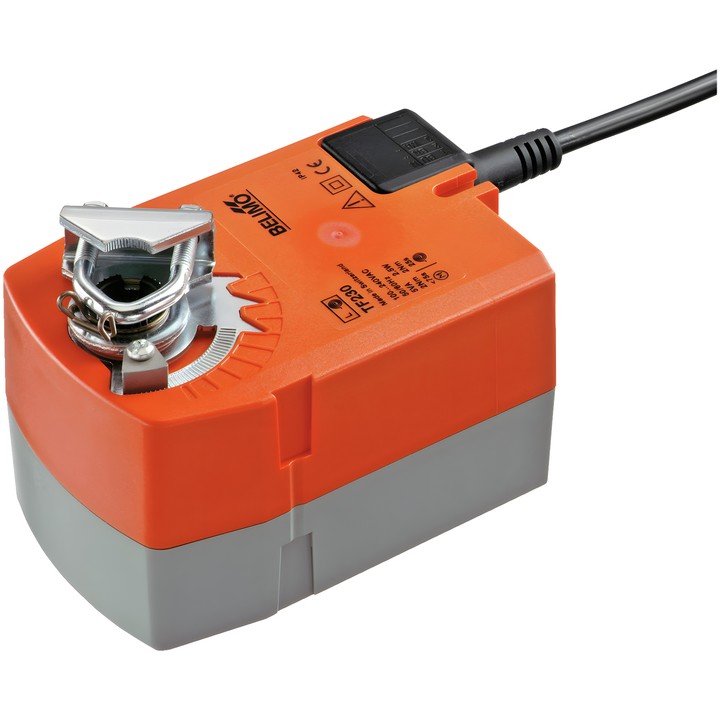

Belimo TF230 - servomotor rotativ pentru clapete cu arc de revenire

Servomotor Belimo TF230

TF230 este un servomotor rotativ cu funcție de siguranță, destinat poziționării clapetelor în instalațiile tehnice ale clădirilor. Conform fișei tehnice, poate acționa clapete de aer cu o suprafață de până la aprox. 0.5 m². În timpul funcționării, motorul deplasează clapeta și tensionează arcul de revenire; întreruperea alimentării determină revenirea în poziția de siguranță.

Caracteristici și parametri principali

• Cuplul motorului și al funcției de siguranță: 2.5 Nm.
• Tensiune nominală: AC 100...240 V; frecvență: 50/60 Hz.
• Comandă: Deschis/Închis.
• Timpul de funcționare al motorului: 75 s / 90°; timpul de funcționare al funcției de siguranță: <25 s / 90°.
• Unghi de rotație: max. 95°; reglabil cu ajutorul unui limitator mecanic.
• Colier universal pentru arbore: 6...12.7 mm; indicator mecanic de poziție.
• Conexiune pentru alimentare și comandă: cablu de 1 m, 2x 0.75 mm².
• Consum de putere în funcționare: 2.5 W; în repaus: 1.5 W; pentru dimensionarea cablurilor: 5 VA.
• Grad de protecție: IP42; temperatură ambientală: -30...50°C [-22...122°F].

Direcția de deplasare a motorului și a funcției de siguranță se selectează prin montaj L/R. Servomotorul nu are funcție de reglare manuală.
