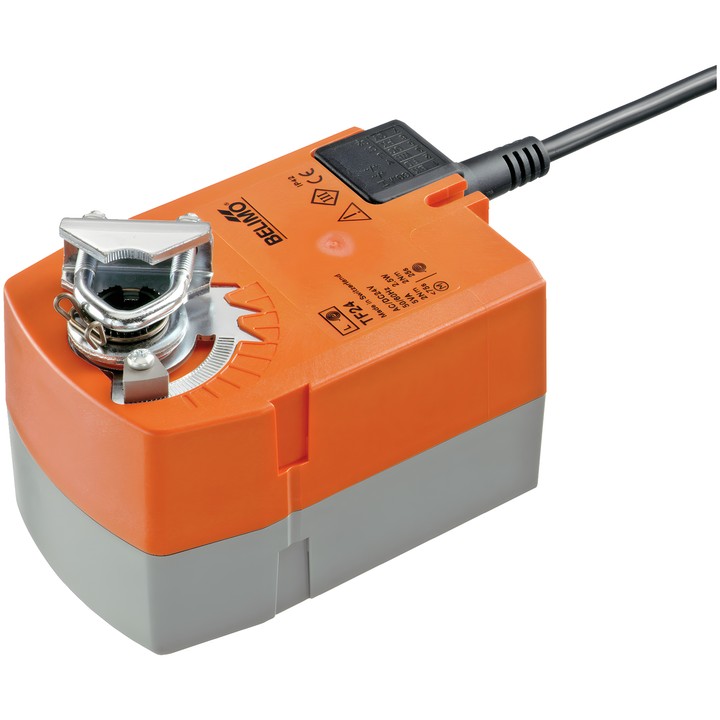

Belimo TF24 - actuator rotativ pentru clapete cu funcție de siguranță

Actuatorul Belimo TF24

TF24 este un actuator rotativ cu funcție de siguranță, destinat reglării clapetelor în instalații staționare de încălzire, ventilație și climatizare. Conform fișei tehnice, este potrivit pentru clapete de aer cu o suprafață de până la aprox. 0.5 m². În timpul funcționării, motorul deplasează clapeta și tensionează arcul de revenire; la întreruperea alimentării, energia arcului o deplasează în poziția de siguranță.

Caracteristici principale și date tehnice

• Tensiune nominală: AC/DC 24 V; frecvența tensiunii nominale: 50/60 Hz.
• Comandă: Închidere/Deschidere.
• Cuplul motorului și al funcției de siguranță: 2.5 Nm.
• Timpul de acționare al motorului: 75 s / 90°; timpul de acționare al funcției de siguranță: <25 s / 90°.
• Unghi de rotație: max. 95°; reglare cu opritoare mecanice.
• Direcția de mișcare a motorului și a funcției de siguranță se selectează prin montaj S/D.
• Conexiune mecanică: clemă universală pentru 6...12.7 mm; indicator mecanic de poziție.
• Conexiune de alimentare și comandă: cablu de 1 m, 2x 0.75 mm².
• Consum de putere în timpul funcționării: 2.5 W; în poziția de repaus: 1.5 W; pentru dimensionarea cablurilor: 5 VA.
• Grad de protecție: IP42; temperatura ambiantă: -30...50°C [-22...122°F].

Actuatorul este protejat împotriva suprasarcinii și se oprește automat la atingerea opritorului final. Acționare manuală: nu.
