Belimo TRF24 - actuator rotativ pentru robinete cu bilă

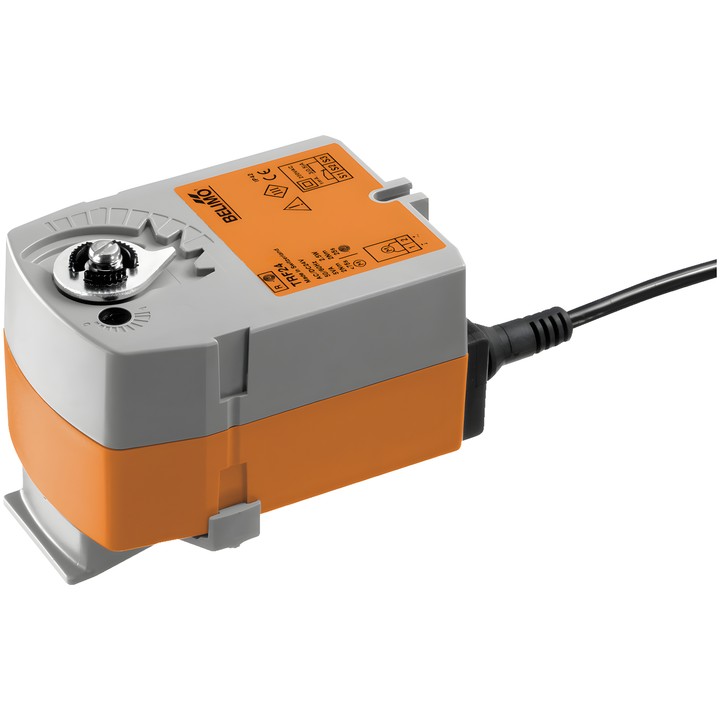

Actuatorul Belimo TRF24

TRF24 este un actuator rotativ pentru robinete cu bilă. În timpul funcționării, acesta poziționează robinetul în poziția de lucru și tensionează arcul de revenire. La întreruperea alimentării, arcul deplasează robinetul în poziția de siguranță NC.

Date tehnice principale

• Cuplul motorului și al funcției de siguranță: 2.5 Nm.
• Tensiune nominală: AC/DC 24 V; frecvență: 50/60 Hz.
• Intervalul tensiunii nominale: AC 19.2...28.8 V / DC 21.6...28.8 V.
• Comandă: Închidere/Deschidere.
• Timpul de funcționare al motorului: 75 s / 90°; timpul de funcționare al funcției de siguranță: <75 s / 90°.
• La întreruperea alimentării: NC, robinet închis (A–AB = 0%); pentru robinete cu orificiu în formă de L: A–AB = 100%.
• Consum de energie în timpul funcționării: 2.5 W; în poziția de repaus: 1.5 W; pentru dimensionarea cablurilor: 5 VA.
• Conexiune pentru alimentare și comandă: cablu 1 m, 2x 0.75 mm².
• Indicator mecanic de poziție; grad de protecție IP42.
• Temperatura ambiantă: -30...50°C.

Actuatorul se montează direct pe robinetul cu bilă cu ajutorul unui singur șurub; orientarea de montaj poate fi aleasă în pași de 90°. Dispozitivul are protecție la suprasarcină și se oprește automat la atingerea opritorului.
