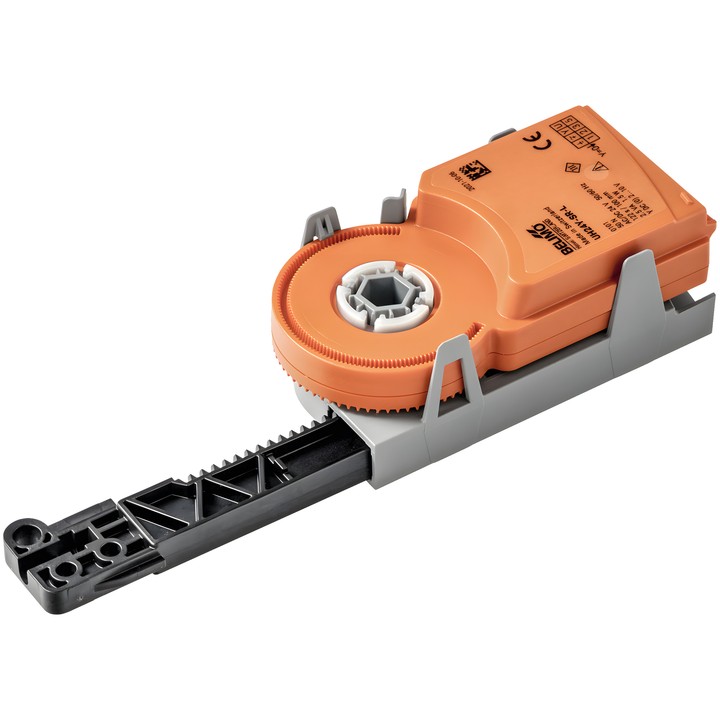

Belimo UH24Y-SR-L.1 - actuator liniar modulator

Actuator liniar Belimo UH24Y-SR-L.1

Actuator modulator proiectat pentru montaj din fabrică în echipamente tehnice ale instalațiilor clădirilor. Este destinat sistemelor staționare de încălzire, ventilație și climatizare.

Caracteristici și parametri principali

• Forța motorului: 50 N; tensiune nominală: AC/DC 24 V; frecvență: 50/60 Hz.
• Comandă modulantă; domeniu de funcționare Y: 2...10 V; semnal de reacție pentru poziție U: 2...10 V.
• Cursă: 60 mm; lungime maximă a cursei 60 mm, reglabilă în trepte de 1 mm. Limitarea cursei cu opritoare mecanice pe ambele părți, în intervalul 30...60mm.
• Timpul de deplasare a motorului: 122 s / 100 mm, corespunzător la 74 s / 60 mm.
• Consum de putere în timpul funcționării: 1.5 W; în poziția de repaus: 0.5 W; pentru dimensionarea cablurilor: 2.5 VA.
• Conexiune pentru alimentare și comandă: conector Molex Mini-Fit Jr. 39303045. Conectorul de cuplare de pe partea cablului nu este inclus în pachetul de livrare.
• Direcția de mișcare a motorului: rotire spre stânga (ccw); acționare manuală: nu.
• Grad de protecție IEC/EN: IP20; clasă de protecție IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiantă: -30...50°C [-22...122°F].
• Multipack: 40 buc.
