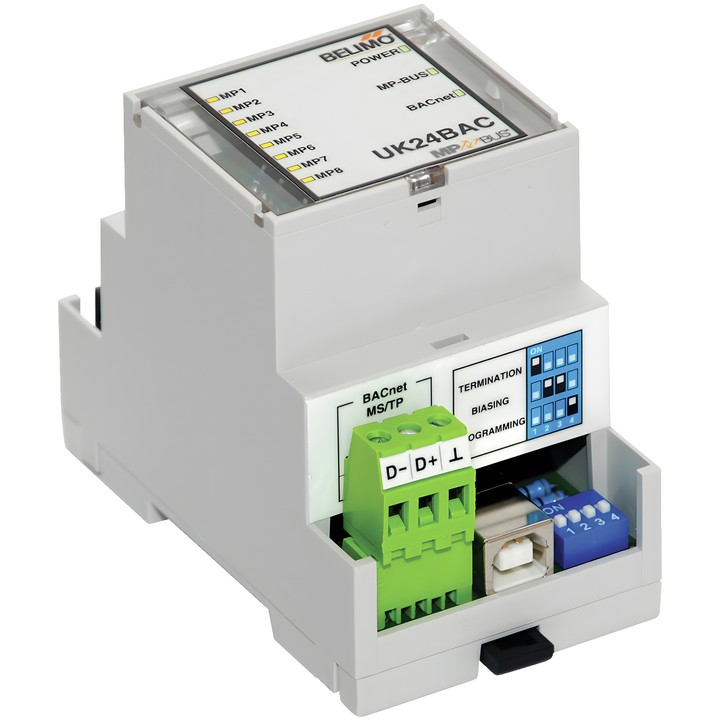

Belimo UK24BAC - gateway MP-Bus la BACnet MS/TP

Gateway Belimo UK24BAC

UK24BAC permite controlul digital al actuatoarelor prin MP-Bus și pune la dispoziție starea lor curentă prin obiecte BACnet. Partea BACnet MS/TP utilizează o interfață RS-485 cu izolație galvanică.

Caracteristici principale și date tehnice

• Interfață MP-Bus – BACnet MS/TP; actuatoare compatibile: MP/MPL/MFT(2) și BF-TopLine, max. 8 buc.
• Tensiune nominală: AC 24 V, 50/60 Hz / DC 24 V; intervalul tensiunii de alimentare: AC/DC 21.6…26.4 V.
• Comunicație cu actuatoarele: Belimo MP-Bus, Client-Server, 1'200 Bd.
• BACnet MS/TP: max. 32 de noduri fără repetor; viteze de 9'600, 19'200, 38'400, 76'800 Bd, configurate prin comutatoare DIP.
• Terminare de 120 Ω și polarizare de 510 Ω, configurate prin comutatoare DIP.
• Conexiuni BACnet MS/TP și MP-Bus: borne cu șurub, conectabile, cu 3 pini; alimentare: borne cu șurub, conectabile, cu 2 pini.
• Montare într-un dulap de comandă pe șină de 35 mm; temperatura ambiantă: 0…+40 °C.
• Grad de protecție: IP20.

La fiecare actuator MP/MFT(2) se poate conecta un senzor: un senzor rezistiv pasiv, un senzor activ cu ieșire DC 0…10 V sau un contact de comutare. Actuatoarele MPL nu au intrare pentru senzor. Lungimea cablurilor de semnal MP depinde, printre altele, de numărul și tipul actuatoarelor, modul de alimentare și secțiunea conductoarelor.
