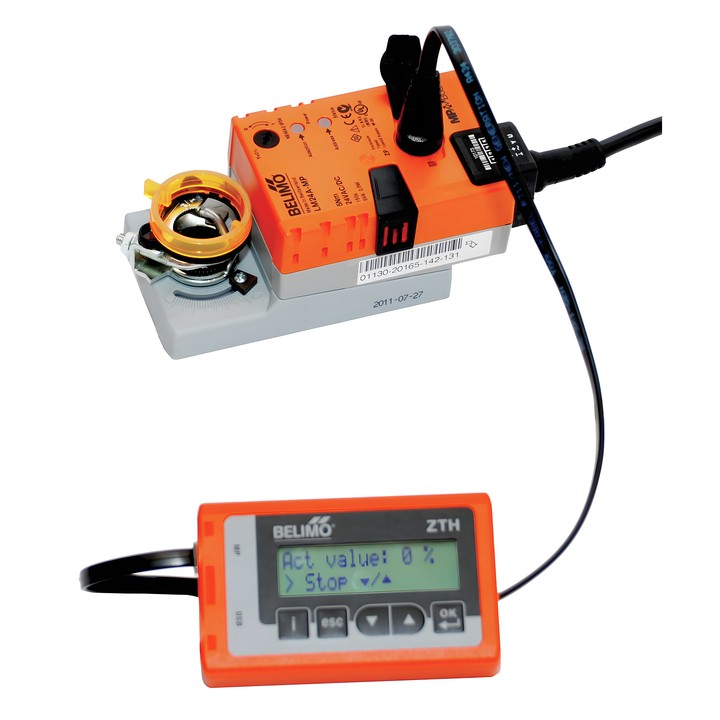

Belimo ZTH EU - instrument de service

Instrument de service Belimo ZTH EU

ZTH EU este utilizat pentru operarea actuatoarelor configurabile, a regulatoarelor VAV și a dispozitivelor Belimo pentru instalații HVAC echipate cu interfață de comunicare. După conectare, citește datele dispozitivului și afișează opțiunile de setare disponibile pentru tipul respectiv.

Caracteristici principale

• Parametrizare în modul point-to-point (PP) prin priza de service sau bornele actuatorului.
• Funcție ZIP-USB: funcționează ca un convertor de nivel între interfața USB a unui computer și un dispozitiv MP Belimo.
• Funcție de tester MP-Bus, cu măsurarea nivelurilor semnalului și contor de telegrame.
• Afișaj LCD iluminat: 2 x 16 caractere.
• Interfață USB 2.0 cu conector de tip B; include cablu USB A–B (1 m) și cablu ZK1-GEN (3 m).
• Alimentare de la actuatorul conectat: AC 24 V, 50/60 Hz sau DC 24 V; consum de energie în timpul funcționării: 1 W.
• Dimensiuni L x W x D: 95 x 55 x 25 mm; greutate: aprox. 135 g.

Conectarea este permisă numai la dispozitive Belimo cu tensiune de 24 V PELV și interfață PP/MP. Conectarea directă a ZTH EU, ca instrument de service, la MP-Bus sau la un client MP nu este posibilă; utilizați priza de service sau deconectați dispozitivul MP de la magistrală pe durata conectării.
