Belimo GRK24A-SZ-5 - actuator rotativ analogic cu funcție de siguranță

Belimo GRK24A-SZ-5 - actuator rotativ analogic cu funcție de siguranță

Belimo
3.040,98 zł
Cu TVA
2.472,34 zł tax excluded

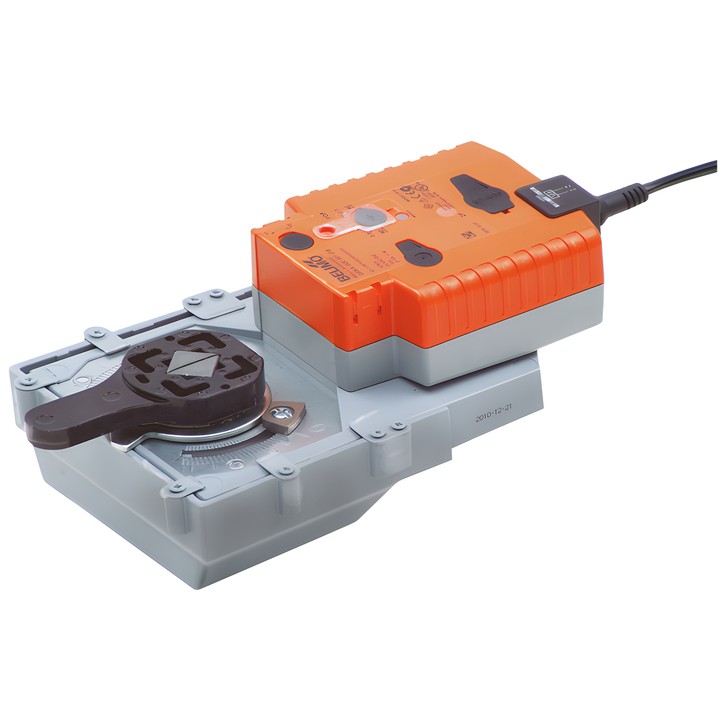

Actuator rotativ Belimo GRK24A-SZ-5 pentru vane rotative și vane fluture. Cuplu 40 Nm, alimentare AC/DC 24 V, comandă analogică 0.5...10 V și semnal de feedback 0.5...10 V.

În cazul întreruperii alimentării, energia stocată în condensatoare permite aducerea vanei în poziția de siguranță selectată.

Livrare în aproximativ 14 zile
Distribuiti

Belimo GRK24A-SZ-5

Actuator rotativ analogic cu funcție de siguranță pentru vane rotative și vane fluture. În timpul funcționării normale, actuatorul poziționează vana conform cerinței și încarcă condensatoarele integrate. În cazul întreruperii alimentării, utilizează energia stocată pentru a aduce vana în poziția de siguranță.

Caracteristici și parametri principali

  • Cuplul motorului: 40 Nm; tensiune nominală: AC/DC 24 V.
  • Domeniu de funcționare Y: 0.5...10 V; semnal de feedback U: 0.5...10 V.
  • Poziție de siguranță: NC/NO sau reglabilă între 0...100% cu butonul rotativ POP, în trepte de 10%.
  • Timp de menținere la întreruperea alimentării (PF): 2s; timp de deplasare al motorului: 150 s / 90°; timp de deplasare al funcției de siguranță: 35 s / 90°.
  • Racord cu flanșă: F05; racord de alimentare / comandă: Cablu 1 m, 4x 0.75 mm².
  • Consum de putere în timpul funcționării: 11 W; în repaus: 3 W; putere nominală: 21 VA.
  • Grad de protecție al carcasei IEC/EN: IP54; grad de protecție NEMA/UL: NEMA 2.
  • Acționare manuală cu ajutorul unui buton; unghiul de rotație poate fi reglat cu limitatoare mecanice.

Actuatorul este destinat sistemelor staționare de încălzire, ventilație și climatizare. Condensatoarele sunt livrate complet descărcate și trebuie încărcate timp de aproximativ 20 s înainte de punerea în funcțiune.

  • Marca
    Belimo
  • Referinta
    GRK24A-SZ-5

  • Tensiune AC/DC
    AC/DC 24 V
  • Putere consumată (în funcționare)
    11 W
  • Putere absorbită (menținere)
    3 W
  • Putere nominală
    21 VA
  • Conexiune pentru controlul alimentării
    Cablu 1 m, 4x 0.75 mm²
  • Tip de control
    DC 0,5...10 V
  • Grad de protecție
    IP54
  • Grad de protecție NEMA
    NEMA 2
  • Tip de carcasă
    UL Enclosure Type 2

Techniczna karta katalogowa – GRK24A-SZ-5

Descarcari (1.75MB)

EU Declaration of Conformity – GRK24A-SZ-5

Descarcari (32.8KB)

Environmental Declaration – GRK..

Descarcari (72.32KB)

Technical data sheet – GRK24A-SZ-5

Descarcari (1.74MB)
