Belimo LRQ24A-SZ - servomotor rotativ pentru robinete cu bilă

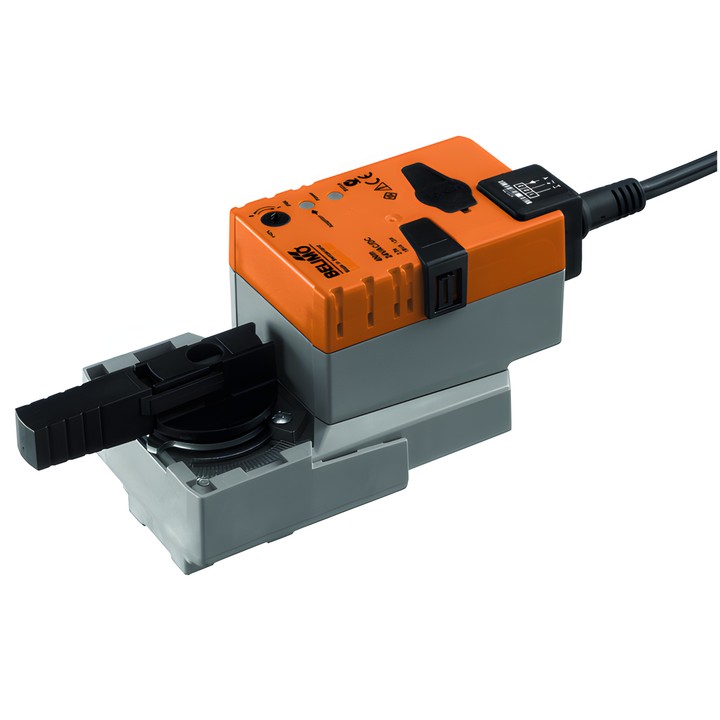

Servomotor rotativ Belimo LRQ24A-SZ

LRQ24A-SZ este un servomotor modulant pentru robinete cu bilă, destinat instalațiilor staționare de încălzire, ventilație și climatizare. Semnalul de comandă Y determină poziția robinetului, iar tensiunea U este utilizată pentru indicarea electrică a poziției și poate servi drept semnal de comandă pentru alte servomotoare.

Caracteristici și specificații principale

• Cuplu: 4 Nm; timp de deplasare: 9 s / 90°.
• Tensiune nominală: AC/DC 24 V; frecvența tensiunii nominale: 50/60 Hz.
• Intervalul de funcționare al semnalului de comandă Y: 0.5...10 V; semnalul de feedback al poziției U: 0.5...10 V.
• Consum de putere în timpul funcționării: 13 W; în poziția de repaus: 2 W; putere pentru dimensionarea cablurilor: 23 VA.
• Conexiune pentru alimentare și comandă: cablu de 1 m, 4x 0.75 mm².
• Acționare manuală prin buton, cu posibilitate de blocare; indicator mecanic de poziție detașabil.
• Unghi de rotație reglabil cu opritoare mecanice; adaptare manuală sau automată la prima alimentare.
• Grad de protecție IEC/EN: IP54; grad de protecție NEMA/UL: NEMA 2.
• Temperatura ambiantă: -30...40°C [-22...104°F].

Servomotorul se montează direct pe robinetul cu bilă cu ajutorul unui singur șurub central. Poziția de montaj față de robinet poate fi aleasă în pași de 90°. Servomotorul are protecție la suprasarcină și se oprește automat când ajunge la opritor.
