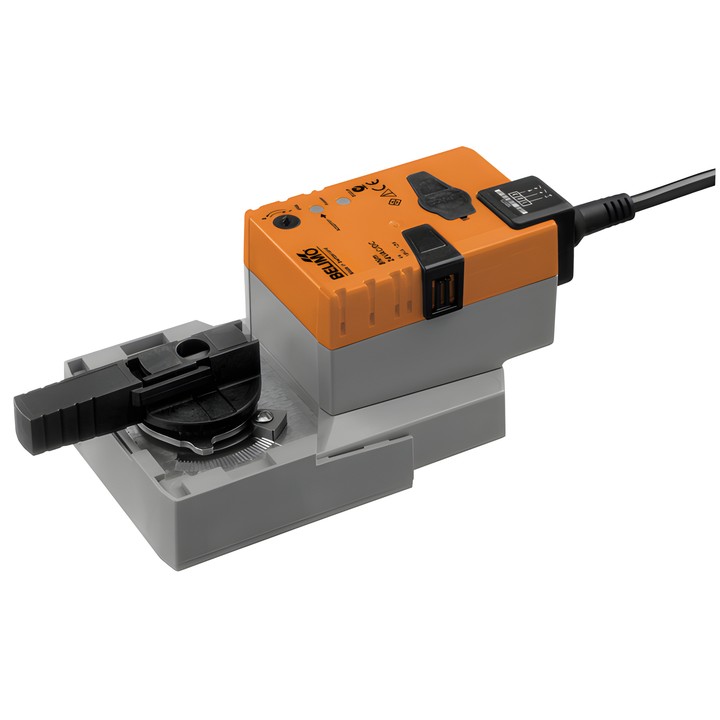

Belimo NRQ24A-SZ - actuator rotativ pentru robinete cu bilă

Belimo NRQ24A-SZ – actuator pentru robinete cu bilă

Actuator rotativ cu comandă modulantă. Semnalul Y determină poziția actuatorului, iar tensiunea U este utilizată pentru indicarea electrică a poziției robinetului.

Caracteristici și parametri principali

• Cuplul motorului: 8 Nm.
• Tensiune nominală: AC/DC 24 V; frecvența tensiunii nominale: 50/60 Hz.
• Domeniul de funcționare al semnalului Y: 0.5...10 V; feedback poziție U: 0.5...10 V.
• Timpul de deplasare al motorului: 9 s / 90°.
• Putere absorbită în timpul funcționării: 13 W; în repaus: 2 W; puterea de dimensionare pentru selectarea cablurilor: 23 VA.
• Conexiune pentru alimentare și comandă: cablu de 1 m, 4x 0.75 mm².
• Acționare manuală prin buton, cu posibilitate de blocare; unghi de rotație reglabil cu opritoare mecanice.
• Adaptare manuală, automată la prima pornire a alimentării.
• Grad de protecție IEC/EN: IP54; temperatura ambiantă: -30...40°C.

Montarea directă pe robinetul cu bilă se realizează cu un singur șurub central. Este permisă funcționarea în paralel a actuatoarelor, ținând cont de datele parametrilor acestora.
