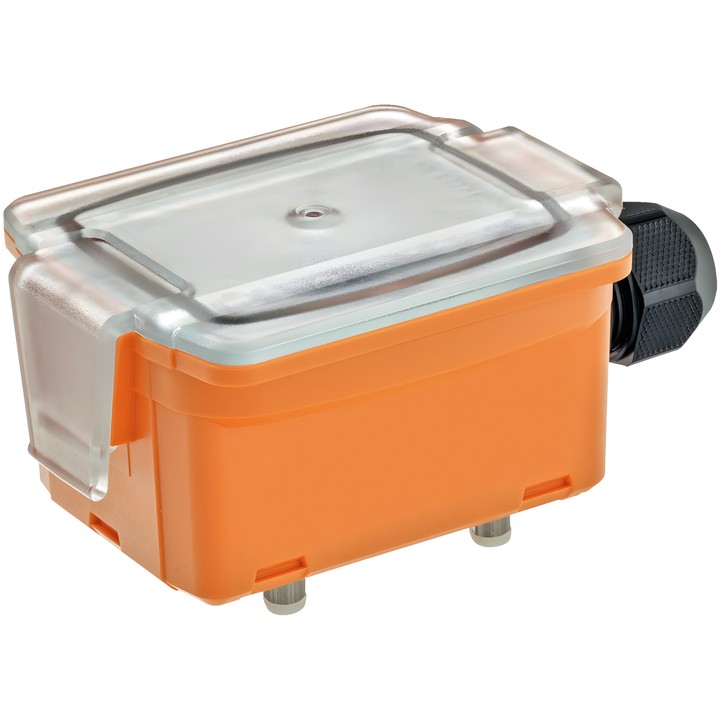

Belimo 22HL-10 – detector de scurgeri de lichide

Dispozitivul este destinat detectării scurgerilor de lichide în instalațiile fixe de încălzire, ventilație și climatizare. Conform documentației, poate fi utilizat pentru alarmare, comandă și monitorizarea rezervoarelor, pardoselilor supraînălțate, tavanelor suspendate și încăperilor. Contactul comutator permite conectarea la sisteme de comandă și semnalizare sau conectarea în serie cu o vană pentru întreruperea fluxului de apă.

Caracteristici și parametri principali

• Medii detectabile: apă și amestecuri apă-glicol de până la 50/50.
• Alimentare nominală: AC/DC 24 V; interval de tensiune: AC 21.6...26.4 V / DC 13.5...26.4 V.
• Contact comutator SPDT fără potențial; max. AC/DC 24 V / 1 A.
• Resetare automată după uscarea contactelor.
• Măsurarea conductivității; prag de comutare ≈10 μS.
• Indicație LED: verde – alimentare în regulă, roșu – scurgere.
• Grad de protecție al carcasei: IP65 / NEMA 4.
• Conexiune electrică: șir de borne detașabil cu cleme cu arc, max. 2.5 mm²; presetupe cu protecție la tracțiune ø6...8 mm.
• Temperatura ambiantă: -10...50°C; temperatura lichidului: -20...70°C.
