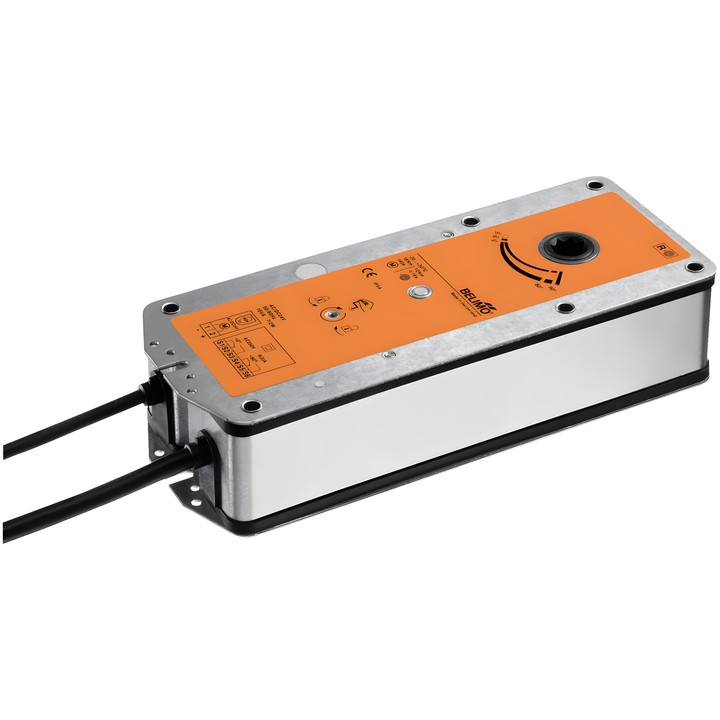

Belimo BF48-5 – actuator pentru clapete antifoc și de desfumare
Actuator cu arc de revenire destinat clapetelor antifoc și de desfumare de 90° din instalațiile de ventilație și climatizare. În timpul funcționării, motorul deplasează clapeta și tensionează arcul de revenire; la întreruperea alimentării, energia arcului aduce clapeta în poziția de siguranță.
Date tehnice principale
- Tensiune nominală: AC/DC 48 V; frecvență: 50/60 Hz.
- Comandă: Închidere/Deschidere.
- Cuplu motor: 18 Nm; cuplul funcției de siguranță: 12 Nm.
- Timp de funcționare al motorului: <120 s / 90°; timp de funcționare al funcției de siguranță: 16 s @ 20°C.
- Consum de putere în timpul funcționării: 11 W; în poziția de repaus: 3.5 W; pentru dimensionarea cablurilor: 16 VA.
- Contacte auxiliare: 2x SPDT; puncte de comutare: 5° / 80°.
- Conexiune pentru alimentare și comandă: cablu 1 m, 2x 0.75 mm² (fără halogeni); conexiunea contactelor auxiliare: cablu 1 m, 6x 0.75 mm² (fără halogeni).
- Conexiune mecanică: conexiune cu formă 12x12 mm, arbore tubular ne-străpuns.
- Unghi de rotație: max. 95°; sensul de mișcare al motorului se selectează prin montaj S/D.
- Acționare manuală cu opritor de poziție; indicator mecanic de poziție.
- Grad de protecție IEC/EN: IP54; clasa de protecție IEC/EN: III, Safety Extra-Low Voltage (SELV).
Inclus: manivelă, indicator, capac de protecție și inserție pentru conexiunea cu formă 12/10 mm. Conform documentației, actuatorul este adaptat și montat pe clapetă de către producătorul clapetei; Belimo îl furnizează direct producătorilor de clapete de siguranță.
