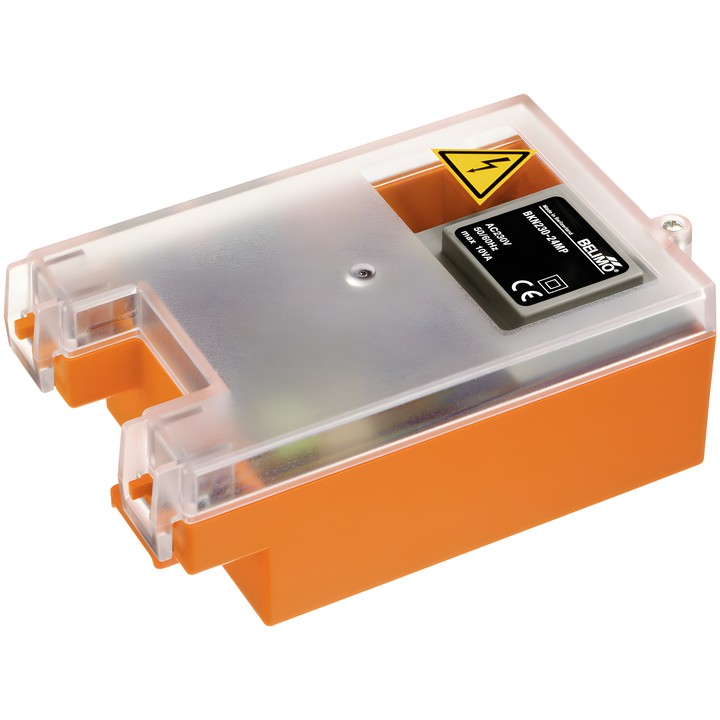

Belimo BKN230-24MP - modul de comunicație și alimentare

Belimo BKN230-24MP

Modul de comunicație și alimentare pentru servomotoarele digitale ale clapetelor antifoc din seria Top-Line, de exemplu BF24TL-T-ST. Îndeplinește funcția de sursă de alimentare, mufă de conectare și interfață MP-Bus.

Caracteristici și specificații principale

• Alimentare: AC 230 V, 50/60 Hz; intervalul tensiunii nominale: AC 198 ... 264 V.
• Putere absorbită în timpul funcționării: 8 W (inclusiv servomotorul); putere de luat în calcul la dimensionarea cablurilor: 10 VA (inclusiv servomotorul).
• Comunicație MP-Bus; până la 8 noduri pot funcționa în paralel, sub controlul și supravegherea unui dispozitiv DDC principal cu interfață MP.
• Alimentarea și comanda sunt izolate electric una față de cealaltă.
• Un LED verde indică prezența tensiunii de alimentare.
• Borne pentru conectarea contactului fără potențial al unui detector local de fum; se poate conecta un contact normal închis (nc).
• Conectori pentru servomotorul Top-Line, rețeaua MP-Bus și instrumentul BELIMO PC-Tool.
• Grad de protecție: IP40; clasa de protecție: II.
• Temperatura ambiantă: –30° ... +50°C.

Documentația indică o lungime maximă a cablului MP-Bus de 800 m. Deconectați fișa de rețea AC 230 V înainte de a deschide capacul carcasei.
