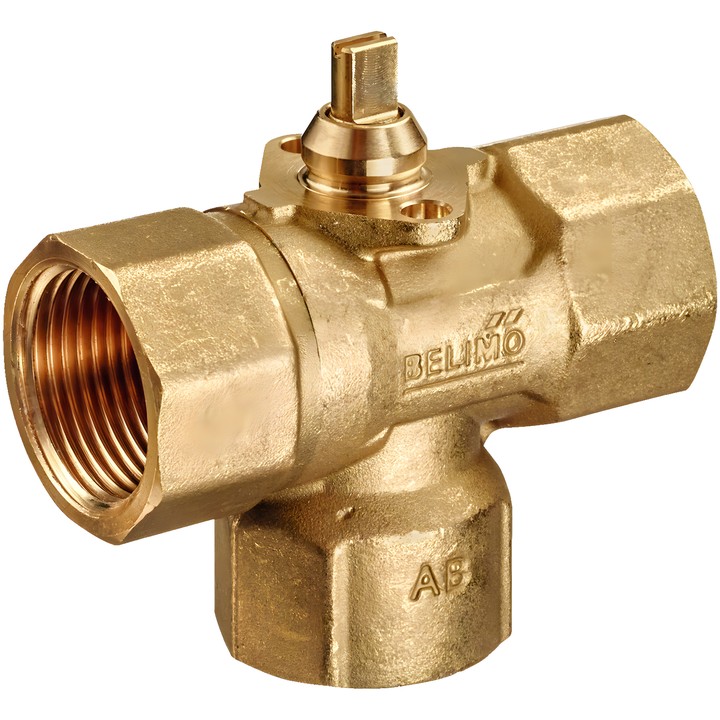

Belimo C320Q-J - vană de zonă de comutare cu 3 căi

Vană de zonă de comutare Belimo C320Q-J

Vană cu 3 căi pentru funcții de comutare și control deschis/închis pe partea de apă a instalațiilor de ventilație și încălzire. Este destinată instalațiilor închise cu apă și funcționează cu un servomotor rotativ comandat printr-un semnal deschis/închis.

Date tehnice confirmate

• DN 20; filet interior Rp 3/4"; PN 25; ps 1600 kPa.
• Kvs 4 m³/h.
• Agent: apă sau apă cu maximum 50% vol. glicol.
• Temperatura agentului: 2...100°C [36...212°F]; cu servomotor 2...90°C.
• Presiune diferențială: ∆pmax 280 kPa; presiune de închidere: 280 kPa. Valoare recomandată pentru funcționare silențioasă: 50 kPa.
• Etanșeitate: etanșă la bule de aer, clasa de etanșeitate A.
• Unghi de rotație: 90°; debitul este posibil în ambele direcții.
• Corp și tijă: alamă; element de închidere: alamă cromată; scaun: PTFE, O-ring EPDM.
• Servomotorul se poate monta prin clipsare, fără unelte.

Instrucțiuni de montaj

Montajul este permis de la poziția verticală până la cea orizontală față de tijă. Nu montați cu tija orientată în jos. Pentru a obține unghiul de rotație de 90° necesar funcției de comutare, îndepărtați clema de limitare de pe servomotor.
