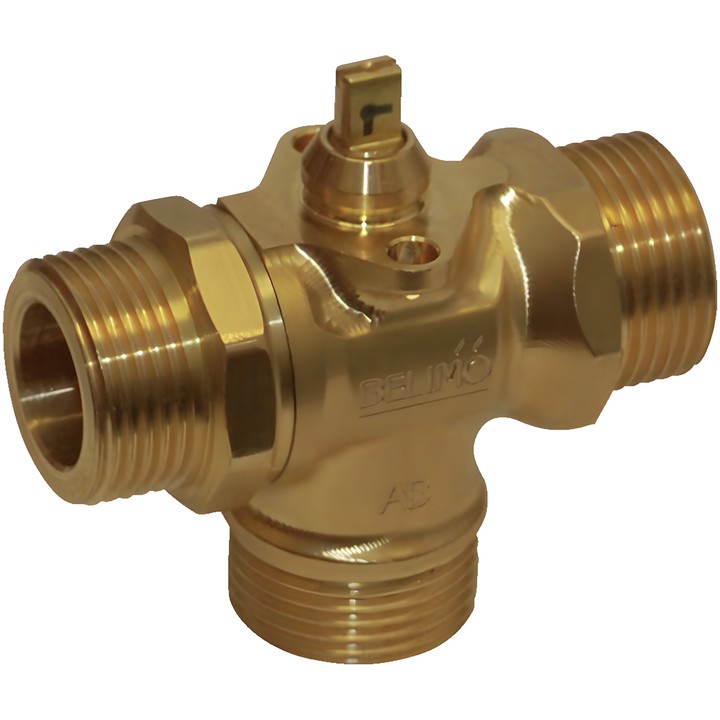

Belimo C515Q-H - vană de zonă de comutare cu 3 căi DN 15

Belimo C515Q-H – vană de zonă de comutare

Vană cu 3 căi destinată comutării și reglării deschis/închis pe partea de apă a instalațiilor de ventilare și încălzire din circuite de apă închise. Vana este acționată de un actuator rotativ comandat printr-un semnal deschis/închis.

Caracteristici și parametri principali

• DN 15, PN 25; filet exterior G 3/4", racord conform ISO 228-1.
• Kvs 2.3 m³/h; ps 1600 kPa.
• Agent: apă, apă cu max. 50% vol. glicol.
• Temperatura agentului: 2...100°C [36...212°F]; cu actuator 2...90°C.
• Presiune diferențială maximă ∆pmax 280 kPa; presiune de închidere 280 kPa. Pentru funcționare silențioasă este indicată valoarea de 50 kPa.
• Etanșeitate: fără trecerea bulelor de aer, clasa de etanșeitate A (EN 12266-1).
• Unghi de rotație: 90°; curgerea este posibilă în ambele direcții.
• Corp și tijă din alamă; element de închidere din alamă cromată; garnitură tijă: O-ring EPDM; scaun: PTFE, O-ring EPDM.
• Montarea manuală a actuatorului prin clipsare, fără unelte. Vana nu necesită întreținere.

Instrucțiuni de montaj

Montajul este permis de la poziția verticală până la cea orizontală față de tijă. Nu montați cu tija orientată în jos. Pentru a obține unghiul de rotație de 90° necesar comutării, îndepărtați opritorul de capăt al actuatorului.
